新风系统中不同管材工艺应用实景
新风网 2022-03-22 浏览量:142858

管材工艺在新风系统施工中占据重要地位,工艺的巧妙直接影响到新风系统的使用体验,目前新风主机分吊顶式和落地式:以吊顶式常见,一些进口设备为落地式。下面新风网为大家带来新风系统中不同管艺的应用实景。

管 材 工 艺

常见管路工艺分PVCPE,顶级材质EPP,还有少见的金属管道

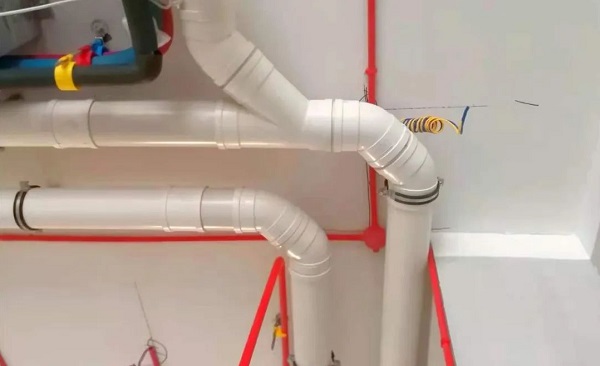

PVC管材工艺

优点:管路总体长度最少,得风率较高,打孔较少,施工简单,变径、弯头,三通等对管路设计要求较高,

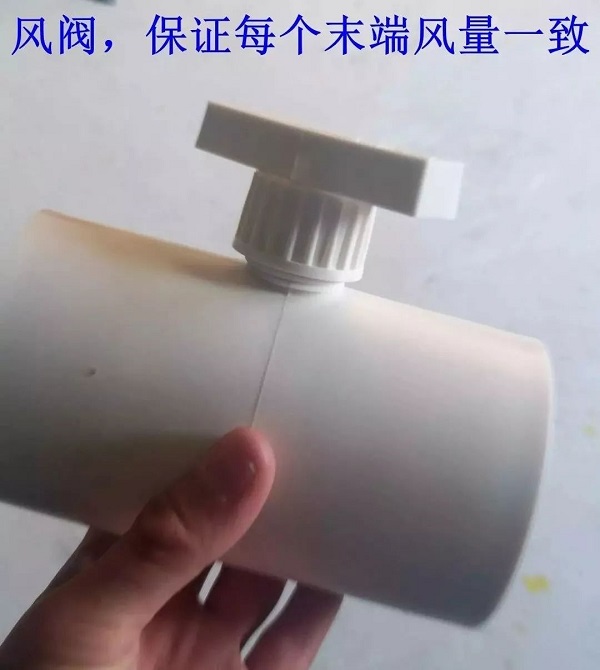

缺点:多数为排水管道材质含有塑化剂,用胶水连接固定,打孔直径大,对小于200mm内高度梁破坏较大,末端风量无法精准调节,由于共用一个主管和多个分支相连设计,易相互间传递声音,主卧能听到儿童房的声音,更适合敞开的空间。

PE管材工艺

PE管材工艺分:PE送风,PVC集中回风和PE送风PE回风。

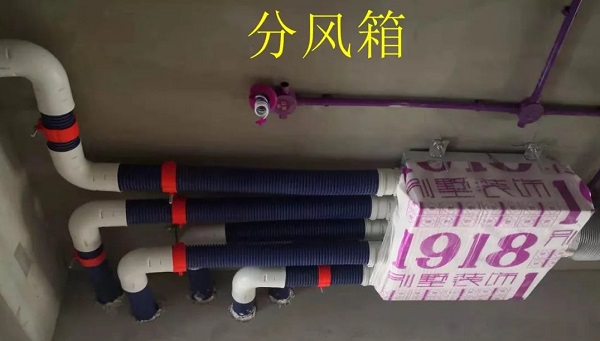

优点:食品级环保材质,得风率较高,管件直连固定无胶水。施工简单,通过分风箱末端风速风量可调,每个独立功能区采用一送一回或多送多回换气效果最佳。

缺点:多个送风、回风管路打孔较多,但是打孔直径较小,由于管路较多对设计要求高,避免与空调及其他管路相互交叉,敞开空间建议做集中回风减少打孔数量。

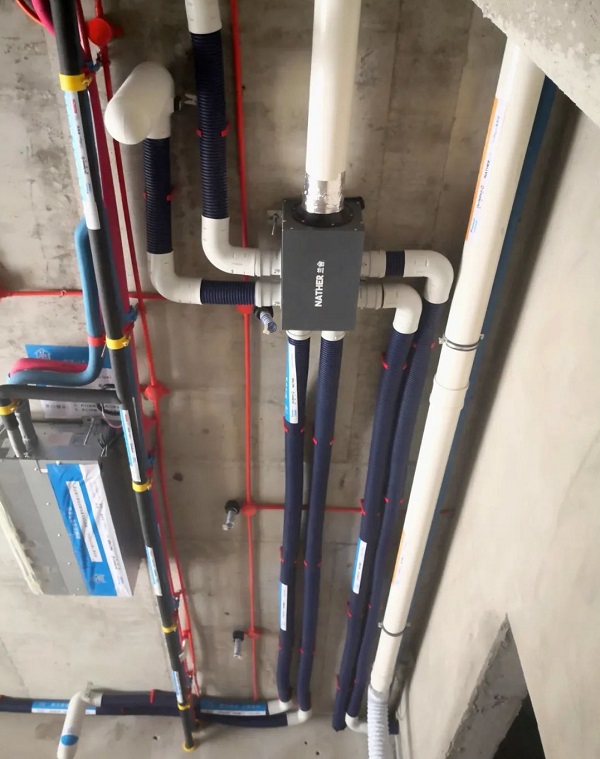

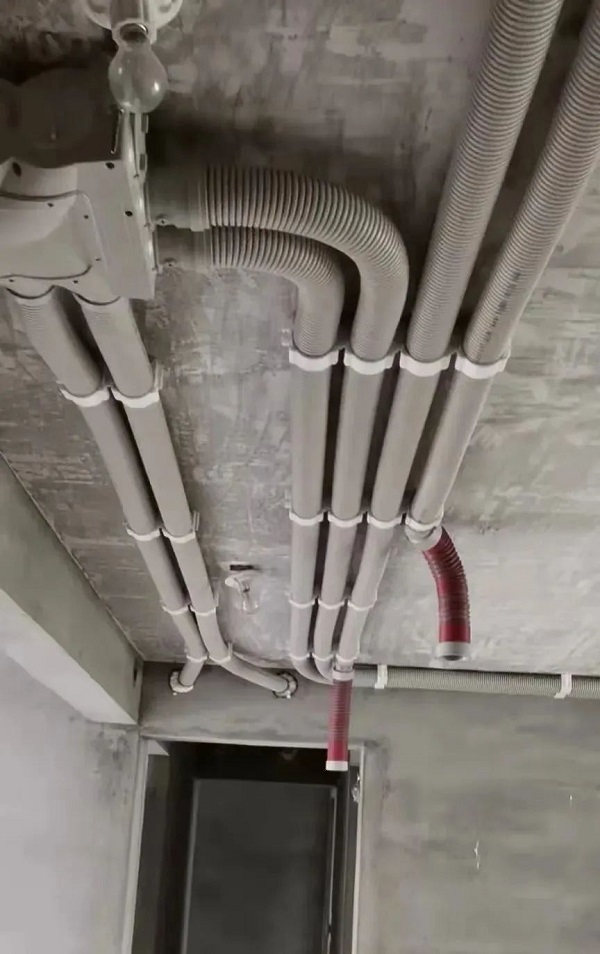

下面为PE送,PVC集中回风。

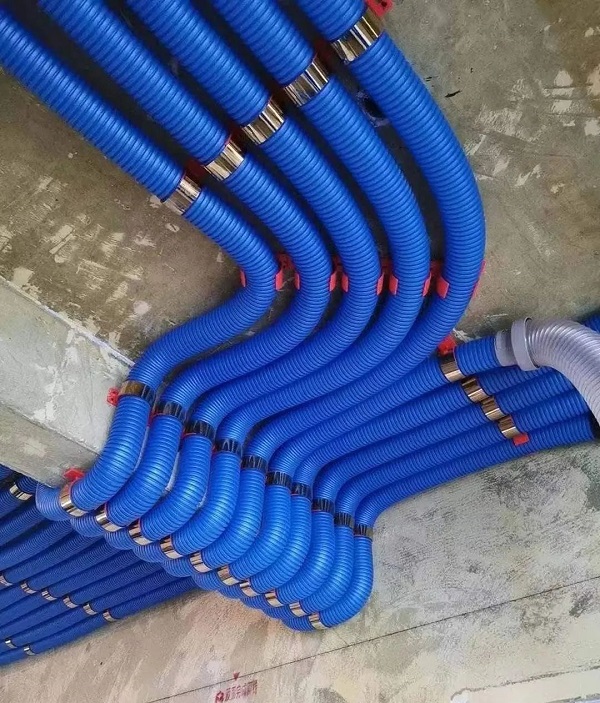

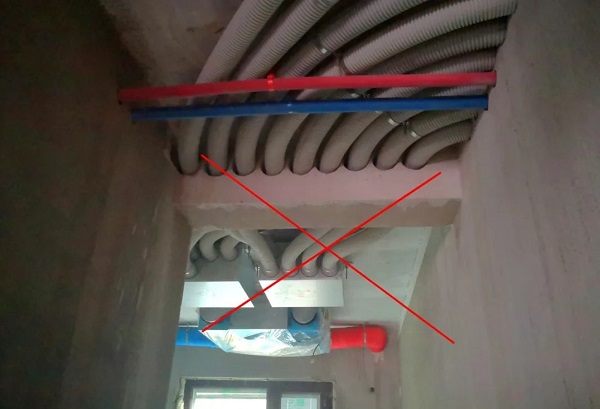

下面为PE送风PE回风,对于承重梁不要集中打孔走管,需进行管路设计分散打孔,或走梁下,如对层高要求较高还可采用超薄3cm扁管绕梁(风阻略大)

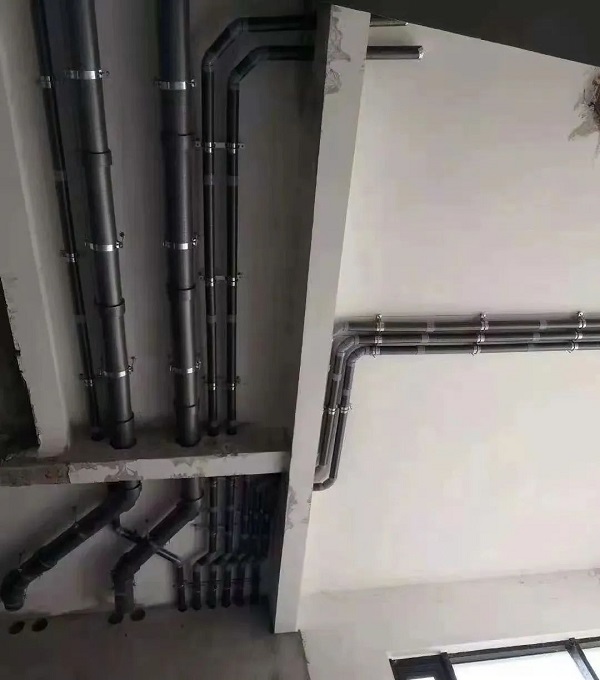

EPP管材工艺

顶级材质EPP管材工艺。同样分EPP送风、EPP回风和EPP送风,EPP集中回风。设计理念与PE管材工艺原理相同,敞开空间建议做集中回风减少打孔数量。

优点:食品级环保抗菌材质,相对PE材质EPP材质壁厚较厚,保温性能极佳,隔音降噪,得风率高,管件直连固定无胶水。施工简单,通过分风箱末端风速风量可调,每个独立功能区采用一送一回或多送多回换气效果最佳。

缺点:多个送风、回风管路打孔较多,但是打孔直径较小,由于管路较多对设计要求高,避免与空调及其他管路相互交叉,敞开空间建议做集中回风减少打孔数量。

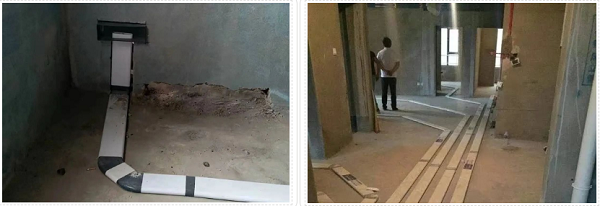

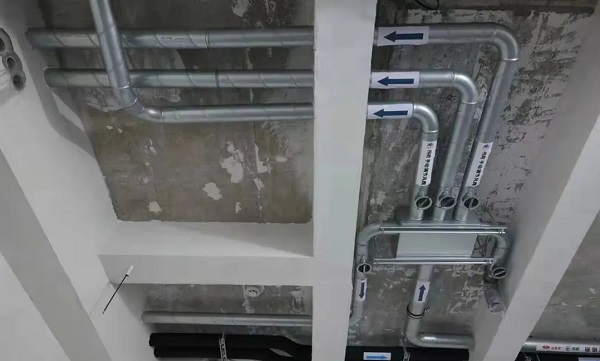

金属管道和地送风

这两种材质和工艺相对少见,金属管道造价较高,更适合明装无吊顶商业场所使用,地送风更适合举架较低的住宅(低于2.6米),扁管仅3公分随着地热挤塑板一起暗藏,由于出风截面较小风阻大,建议选型中增加设备风量选择高静压的设备,施工过程中做好保护防止管道压损进入杂质。

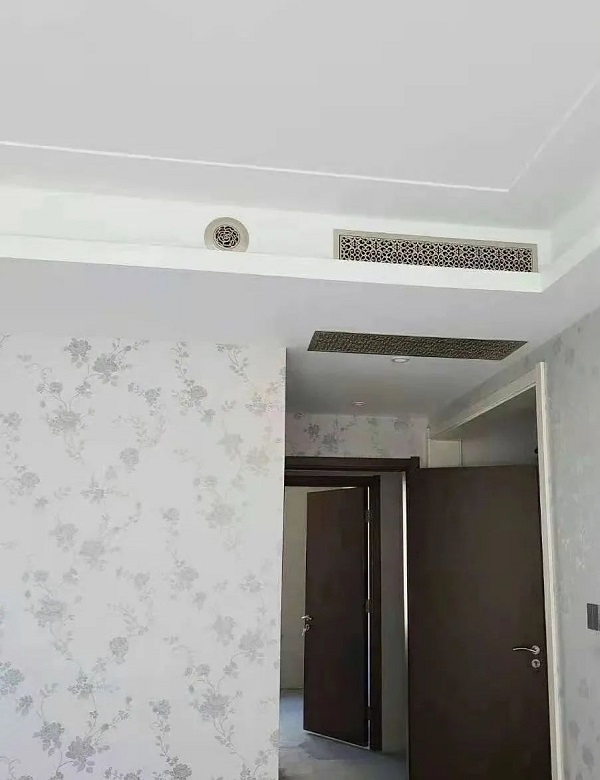

出 风 口

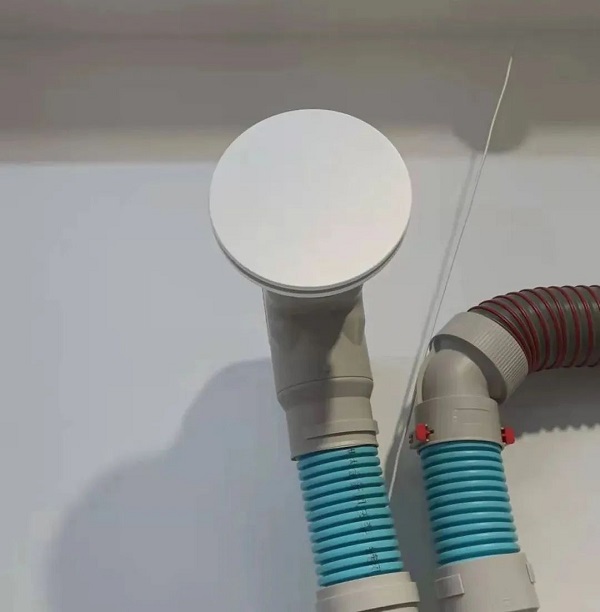

对于新风风口尽量远离空调风口,一送一回应采用远送近回的设计理念,出风口不应有遮挡。

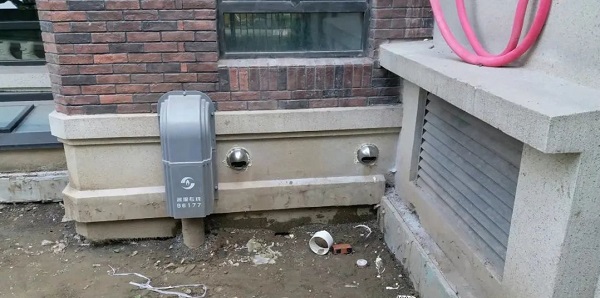

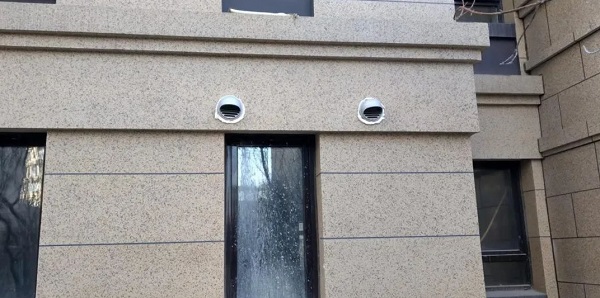

室 外 风 帽

以上为新风系统不同管艺的应用实景,规范行业设计,推动行业前进,你我共同努力!
