一、项目介绍

绿城·桃花源位于浙江省杭州市余杭区凤凰山南麓风景秀丽的丘陵地带，建筑汲取欧美多个国家的别墅风格，同时融合中国民居庭院的思想，强调居住者的邻里交往、建筑的庭院围合形态、建筑与自然环境的共生共长和互为映衬关系。业主结合当前的污染状况以及绿色健康，节能环保的理念，通过各方面的比较最终选择安装奈兰新风系统。这是一个地上两层地下一层的别墅，第一、二层建筑面积约142m2，按国标规范设计采用奈兰PM2.5高效净化系列ETAIR350全热交换新风机各一台，地下一层约118m2，考虑到南方特有的潮湿天气，采用了一台COOL-500S新风除湿一体机，一台奈兰PM2.5高效净化系列ETAIR250全热交换新风机。

二、设计概述：

根据甲方提供的建筑设计平面图，我们针对桃花源项目***楼、进行了中央新风系统初次方案设计，结合招标图纸及招标要求，总共配置了3套奈兰中央新风系统（地板送风式加EAT高效净化型直流全热回收中央新风系统设备）一套中央新风除湿系统。

三、设计说明：

a) 设计依据：

Ø 《采暖通风与空气调节设计规范》 GB50019-2003

Ø 《室内空气质量品质》 GB/T18883-2002

Ø 《通风与空调工程施工质量验收规范》GB50243—2002

Ø 《夏热冬暖地区居住建筑节能设计标准》

Ø 《采暖通风与空气调节设备噪声声功率级的测定工程法》GB/T9068-1988

Ø 《风机包装通用技术条件》JB/T6444-1992

Ø 《居住建筑节能设计标准》DB33/1015-2003

Ø 甲方提供的建筑平面图及设计要求

b) 设计原则：

Ø 新风路径----- 新风从起居室、卧室、客厅、等地面送入，由起居室、卧室、客厅吊顶排出。

Ø 确定新风风量 -----确定住房最小排风量（30CMH ）和换气次数（1-2次）,提供足够的新鲜空气量。

c) 设计新风量

Ø *** 一楼（142㎡）实际使用面积约为116㎡，则新风量Q=q.s.h=1×112×3=336(m3/h)；结合产品型号，建议选用1套本公司的ETAIR-350地板送风式加EAT高效净化型直流全热回收中央新风系统产品。

d) 系统选项设计说明：

Ø 主机安装位置：主机吊顶安装于厨房间区域（详见图纸）。

Ø 在起居室,卧室，客厅及走道等区域安装地送风风口；在起居室,卧室，客厅等区域安装吊顶排风风口。

Ø 配置设备数量：（具体请参见配置表及图纸）

Ø 主机排风口采用直径为160mm规格；ETAIR-350机型室外侧采用直径为150mm规格的不锈钢防雨排风口；控制开关宜安装于主机安装所在房间靠近门边的位置或易控制区域，标高约1.5M（亦可参照其它电器开关高度，具体见图纸）。

Ø 排风管路路采用管材为双层铝箔伸缩管（Φ100mm）、（Φ160mm）、标准型优质PVC风管，(Φ75)，(Φ110)，(Φ160)管道布设于吊顶内，紧贴楼板；送风管系统采用奈兰专用新风地送风扁管（130*32），紧贴地面，主机与管网连接处采用伸缩管连。

Ø 扁管分支箱预埋于厨房边角的地板夹层内。

Ø 地送风口布置：风口底盒预埋于各功能区域的地板夹层内，风口盖板铺设于地板表面。

Ø 系统总进风必须配备PM2.5空气净化过滤装置，标准配置了六重过滤装置（含高EAT高效过滤器），可将室外环境空气中PM2.5有效去除。

Ø 送风口采用安装在地板墙面的方式，排风口采用安装于吊顶的方式。

Ø 控制方式：系统控制采用液晶显示三挡调速可定时编程控制器。

e) 预防性设计：

Ø 考虑到新风系统的滤芯维护和检修的目的，主机侧预留检修口。

Ø 通过在地面分支器的分支处设置风量调节阀，保证各房间的送排风量之间均衡。

f) 系统设计图示：

四、设备技术参数及特点说明

ETAIR-350设备技术参数 :

根据标书要求选用地板送风式加高效净化型直流全热回收中央新风系统设备基本技术参数：

 ETAIR-350

风量：410/350/310m³/h

最大静压：220Pa

额定功率：≤135W

热回收效率（制冷时）：67/73/77

热回收效率（制热时）：71/76/80

噪音：≤48dB(A)

重量：45Kg

电源：220V,50/60Hz,单相

外形尺寸：1130mm*700mm*226mm

主机风口尺寸：Φ150mm

五、管道系统阻力计算

系统压力损失计算说明

在选项设计地送风中央新风系统时，需要综合考虑地送风管路系统最不利环路管道的阻力损失，若压力损失大于机组的机外余压，送风口将无法把新鲜空气送入指定功能区域，故在设计选项时要合理布置管线，管线设计好后再进行压损校核。

Ø ***户型新风系统地送风管路压损校核

根据设计要求选用了一套350风量的新风机组，其机外额定静压为220Pa，以下对该系统进行了管道的压力损失校核计算（选取一套户型管程最长的地送扁管环路做计算校核，计算条件为机组高风档运行，且所有地送风口全开的条件下）。

Ø 压力损失计算表：

计算依据：

a.计算摩擦阻力系数的公式采用的是柯列勃洛克－怀特公式。

b.管段损失 ＝ 沿程损失＋局部损失 即：Pg ＝ ΣPl + ΣPd。

c.Pdn ＝ Pd1＋ Σ(Pm×L＋ Pz)。

考虑到管段的压力附加值修正系数15%-20%，这里取20%计算，Pgx=117×1.2=142Pa

根据初步选型该系统的额定机外静压为P=220Pa。故由上述计算可知最不利管路阻力损失大于机组额定机外静压，已满足该系统所需要的克服管段的阻力损失。

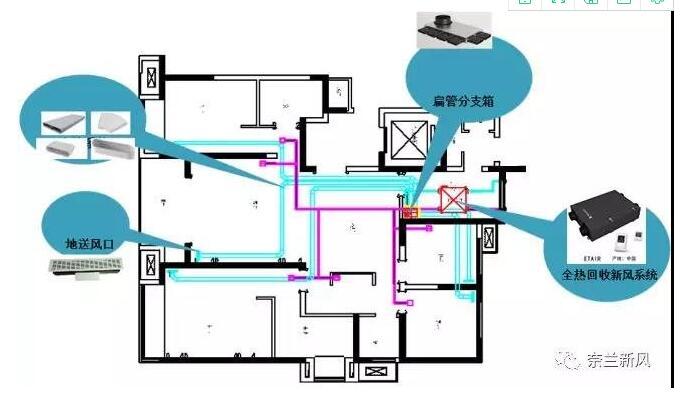

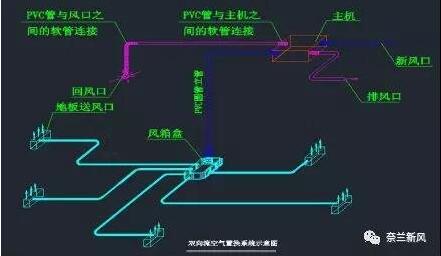

六、安装示意图

七、现场安装图片

主机安装图

地送风分支箱和扁管安装图

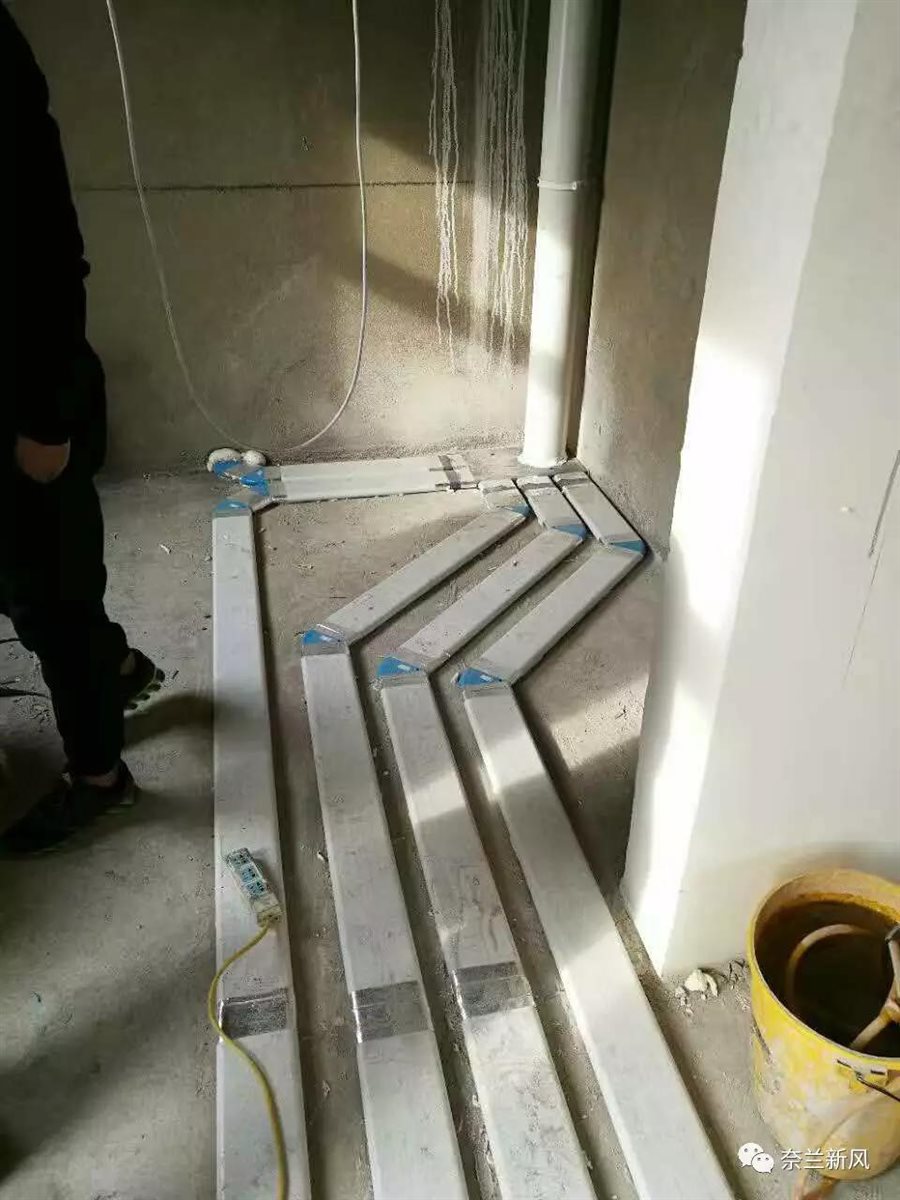

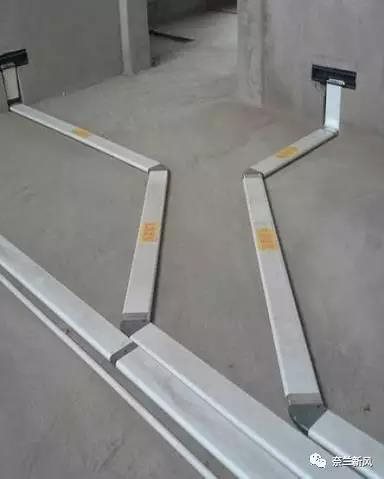

扁管安装图

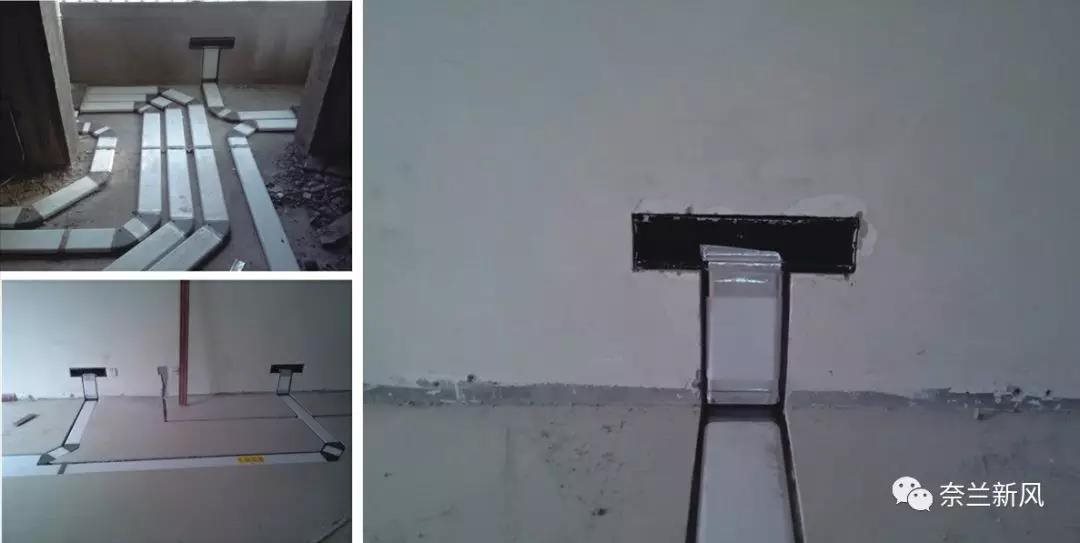

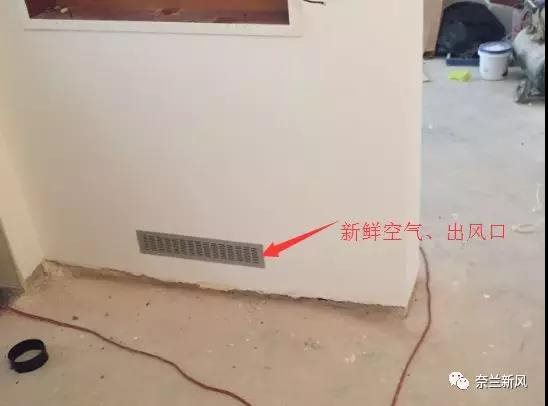

金属送风盒安装图

安装图

案例点评

该案例不仅仅将室外洁净的空气源源不断的输入到房间内，把室内的污浊空气全部置换到室外，而且高效的热回收技术大大降低能量的损耗，健康节能。
