一、新风系统的优势

1. 去除PM2.5，让室内环境的PM2.5数值保持在安全的范围内

2. 置换式通风及时，有效的排走房间的有害气体，例如甲醛，苯，CO2等

3. 低噪音，无维护风机，保证系统永久稳定可靠.

二、设计原则

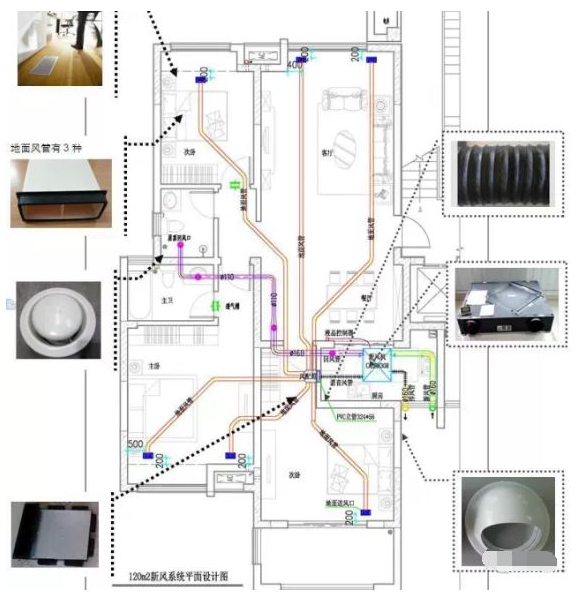

1. 新风系统包含：

全热回收新风机（含PM2.5高效过滤），屋顶主风管，主立风管，新风分配器+地面送风管，地面送风口，回风口，透气槽。

2. 设计选型原则

⑴ 根据房间套内的面积：套内面积*层高*换气次数=新风量

例如100m2*2.8m*0.5=140m3/h,可以选200m3/h的新风机一台

住宅的换气次数一般取0.5即可。

⑵ 根据人员数量：规范要求人均最小新风量为30m3/h，则计算公式为:人数*30=新风量。

例如 房间平时有3个人，那就需要90m3/h的新风量，一般按人数选择不适合住宅，比较适合会议室，餐厅等人员密集的建筑。

⑶ 如果把握不好，以上两种方式计算后取大值，普通住宅一般按第一种算法计算后即可。

3. 设计注意事项

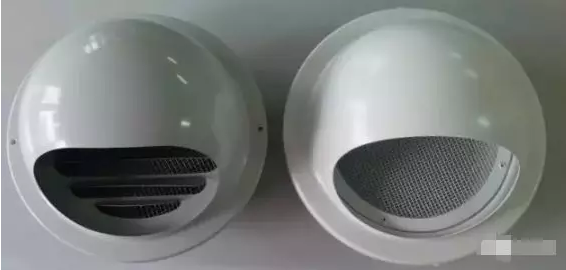

⑴ 新风入口的选择：新风机采风口要选择空气质量比较好的地方，不要正对别人家的厨房，卫生间，尤其注意不要挨着燃气壁挂炉的排烟口。常规面积100m2左右的房子用150的防雨风帽，预留洞尺寸180mm

⑵ 排风口：也就是污风排到室外的口，这个口放的位置没那么讲究，尽量远离新风入口，建议保持1米以上的距离，常规面积100m2左右的房子也用150mm的防雨风帽，预留洞尺寸180mm。

⑶新风机：风量的选择是根据房间的套内面积计算的，有一个粗略的估算方法就是：面积*1.5=新风量；新风的安装位置也要讲究一下，推荐安装在卫生间，厨房，客厅阳台，或室外阳台，不能安装在主卧阳台，新风机的厚度只有236mm ，一般吊顶都能适用。

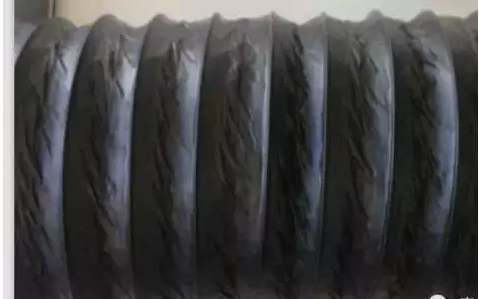

⑷消音风管：为了消除设备通过管道传声，我们要在风机的出口安装2米长的消音风管，推荐每台设备安装2根，送风口1根，排风口1根；最少也要在送风口安装1根。

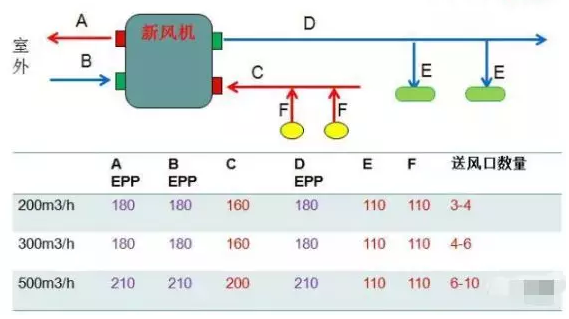

⑸主风管：一般采用EPP和PVC组合使用，新风段和排风段用EPP，送风段（推荐用EPP）和回风段用PVC，管径的选择参考下表.

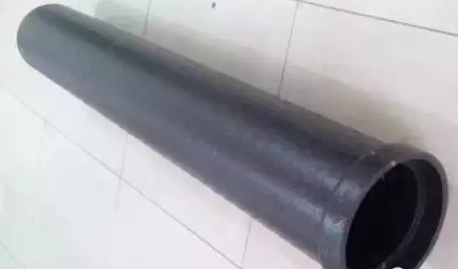

⑹EPP保温风管：自带保温，环保，低噪音，主要用于新风机与室外风口连接，省掉常规用橡塑保温板和胶水去现场做保温的步骤，省时省力。如果遇到梁可以用过梁器，圆孔150mm。

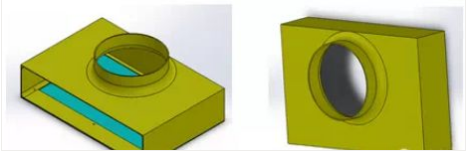

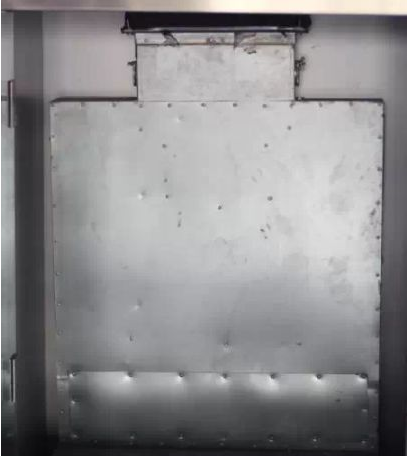

⑺分配器：属于暗藏件，要选择安装在比较隐蔽的地方，例如门后，隔墙内，衣柜内，橱柜内等。

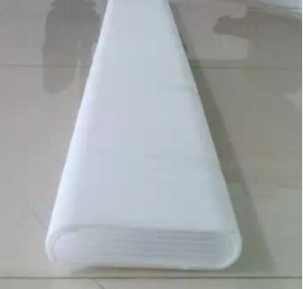

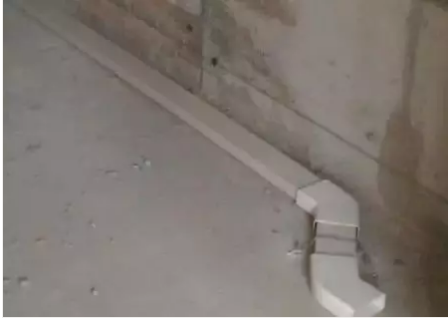

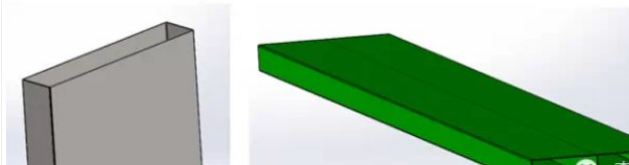

⑻地面送风管

⑼地面出风口：地面送风口设计要注意不要设置在容易被家具遮挡的地方，一般设置在窗户边，居中摆放，长边距墙200mm；而且送风口要安装在需要正压的房间，比例卧室，客厅，书房。普通的家庭设计地面送风口时可以参考以下原则，主卧室2个送风口，次卧1个，书房1个，客厅2个。

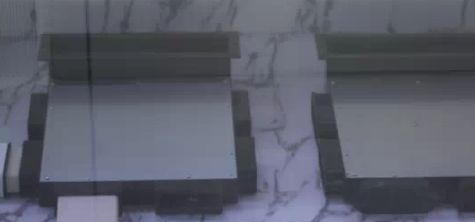

风口盖板是不锈钢304拉丝材质，外观漂亮，不褪色，耐用，四周有小的翻遍，防止碰脚。单管盖板最大尺寸290*160.

⑽回风口：安装在卫生间、走廊、餐厅等房间，每个房间1个，数量也参考上面的表格即可。

新风系统的安装

总安装流程：

①清扫地面 固定分配器和送风口底盒 铺设地面风管

②安装立风管& 安装回风管 安装新风主机 安装机房管道

②同时安装室外风口、透气槽箱体

⑶交房时，安装地面盖板，回风口，透气槽面板

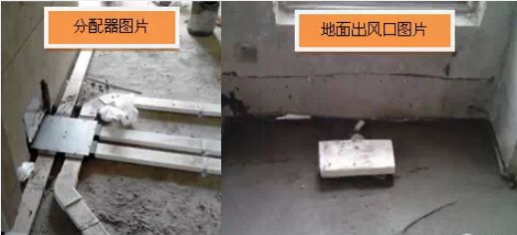

一、新风地面末端安装流程：

安装分配器→固定底盒→安装风管

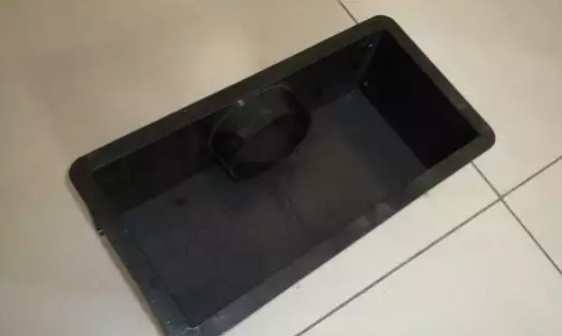

A首先固定分配器，然后标记出地面送风口的位置，然后根据图纸走向安装扁风管，先从分配器这端开始安装，最后安装到地面出风口时，管道连接好以后，在固定底盒，然后在底盒内填充满聚苯板，用胶带密封。

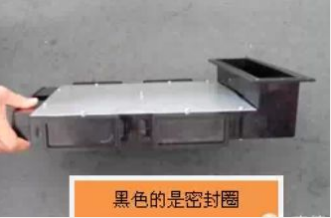

B分配器箱内有密封圈，将密封圈安装到分配器内，然后准备肥皂水，涂抹后再将风管插入密封圈；

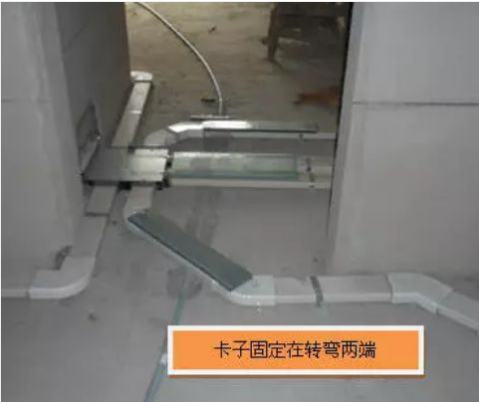

D风管安装时拐弯的地面用专用卡子固定在地面上，用6mm的塑料涨塞即可；风管拐弯时尽量都使用135度弯头，不得已的情况下每个支路可以使用1-2个90度弯头。

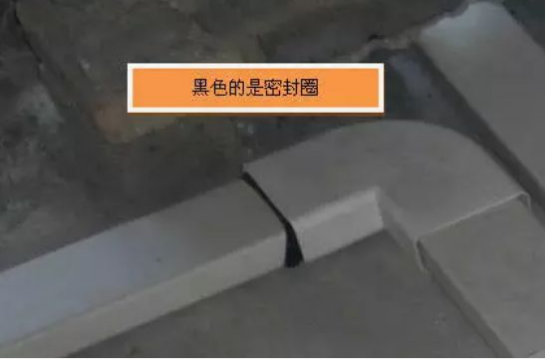

D风管与管件的连接必须使用方形密封圈连接。

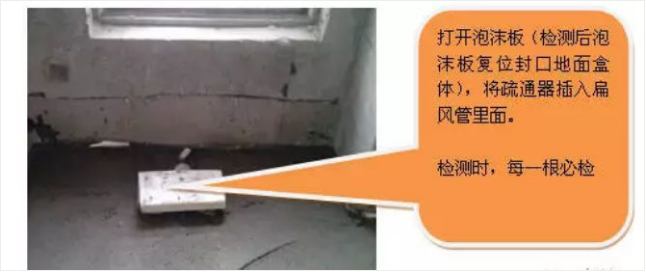

E风管的检测

当风管安装完毕、地暖回填后，要用疏通器来检测风管是否破损，根据疏通器插入的深度来判断扁风管破坏的地方，从而凿开地面，进行重新修补。

操作时，将疏通器从地面送风口插入，一直插到分配器里面，通过长度预估和听疏通器敲击分配器的声音来判断风管是否断裂。

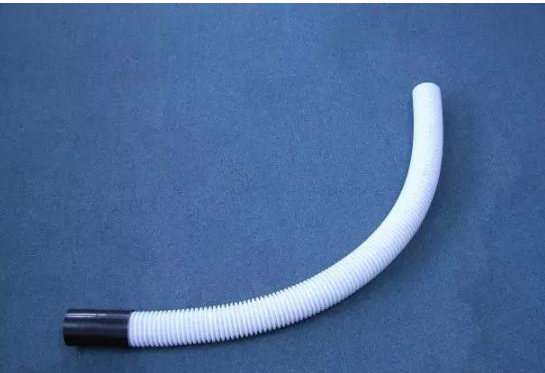

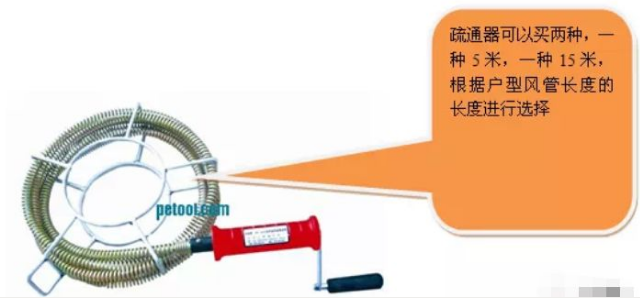

疏通器

二、屋顶部分安装流程

安装立风管→安装回风管→主机→机房管道

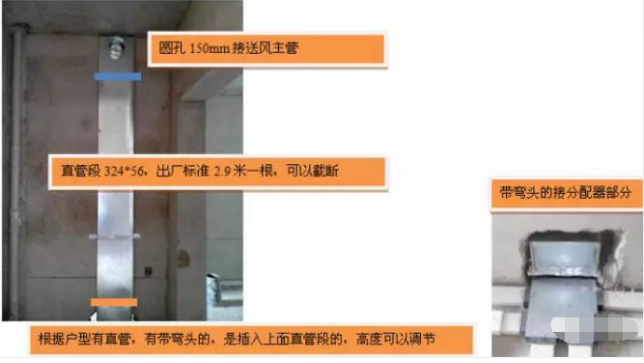

2.1.安装立风管

顶部接主风管部分 ，圆管外径150mm

立风管 外径324*56mm

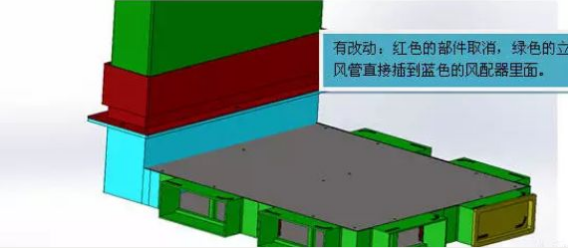

分配器与立风管连接 (风管上法兰取消，直接通过密封圈插到分配器内)

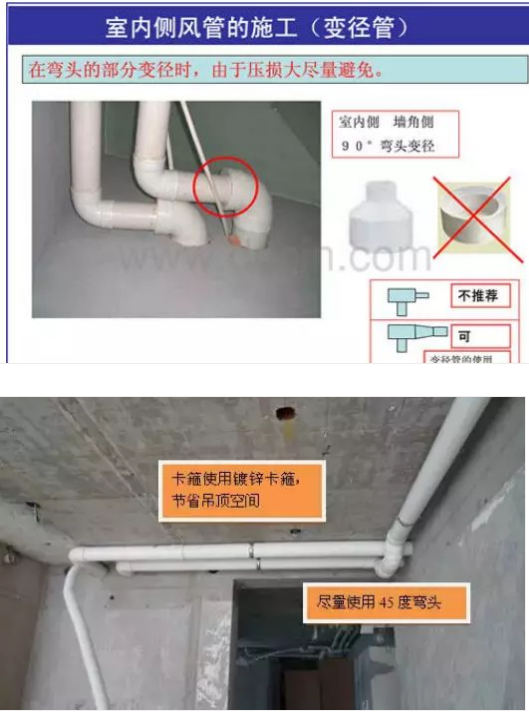

2.安装回风管

回风管采用EPP或PVC风管，主管管径160mm，支管都是110mm，梁上都有预留孔洞，

局部预留孔洞不合适的需要重新打孔，打孔时尽量贴屋顶，不要打坏主钢筋。

风管与风管连接时除了用少量胶水粘贴外，需要在管道外面用铝箔胶带粘贴，即美观又防止漏风。

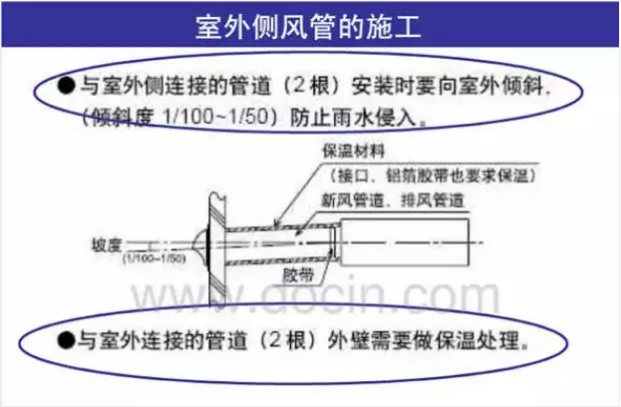

2.3安装室外侧风管及室外防雨风帽

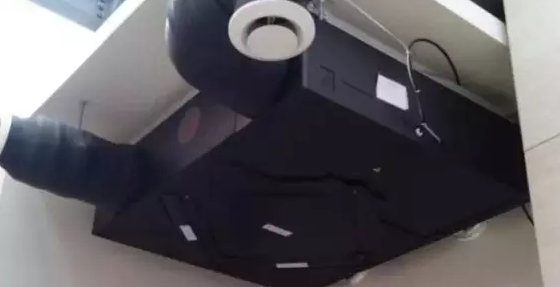

2.4安装新风主机

主机是用10mm通丝吊装的，必须水平安装，全热回收新风机无冷凝水。

设备吊装时，设备距离屋顶至少留10mm距离，通丝与设备连接处安装减震垫。

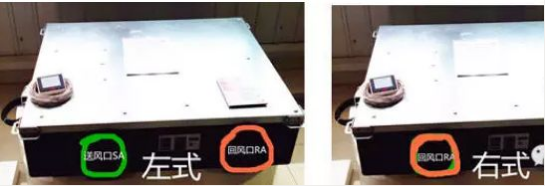

新风机分为左式和右式，请注意按下图区分

三、交房时，安装地面送风口盖板，回风口，透气槽面板

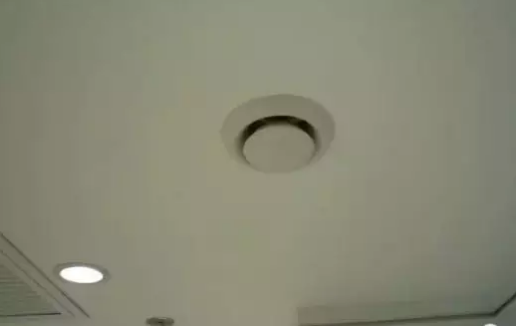

1.交房后再安装回风口：

回风口安装时需要把安装套先固定到内径100mm的管子上，找好距离，然后把回风口斜着放到安装套内，然后调正旋转卡入连接套内，安装套是防倒退的，插进去就把回风口卡住了；

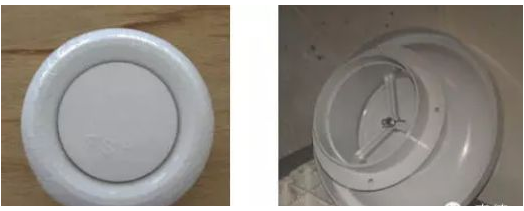

回风口HF110

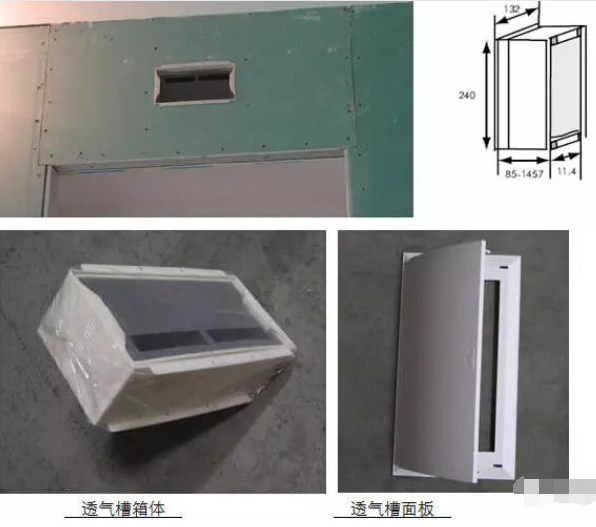

2.安装透气槽：

安装透气槽时首先要把可调箱体取出来，2块白色面板不要动，放在盒子里（注意成品保护）以后安装。透气槽箱体的标准产品大小是237*116（上下法兰边各15mm），建议洞口尺寸为240*120.一般安装在门的正上方或图纸中的其他合适地方，一般在墙体上开好合适的洞，把箱体左右拆开放入洞内，用螺丝固定法兰边上的小孔，或直接用龙骨卡住都可以。

工程精装快结束时，室内无尘施工后，可以安装白色面板了，用木螺丝把白色弧形面板拧到

底盒箱体左右的预留小孔内即可。

特别注意

交房后需要安装的新风配套产品：

1. 地面送风口的不锈钢面板

2. 透气槽的2块白色面板

3. 塑料回风口

以上3种产品注意施工期间的成品保护。否则会造成不锈钢面板表面拉伤，白色面板变色变脏，或弄断透气槽面板的塑料转轴。
