打孔必定有损梁的承重，能不打就不打，

一定要打孔绝对不能乱打。

随意乱打，新房打孔被打成危房。

孔径过大，一处多孔，一梁多孔，

孔在梁下口(梁下口钢筋已断)等等，

都是对梁致命的伤害。后期急忙加固补救，

时间经费成本大且易二次损坏。

安装新风注意事项

而任何有管道的系统安装，必然都存在着穿梁打孔的问题，近几年新风行业发展迅速，越来越多的用户开始注重新风系统产品自身的环保性和安装的合理性，PE波纹软管的星状式（也叫章鱼式）安装逐步取代了PVC管枝状式的安装。

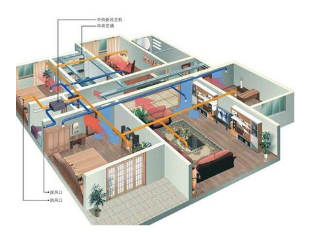

（星状式布局）

（枝状式布局）

两种布局各有优劣，随着人们越来越重视健康舒适生活，星状式布局更受青睐，风量可以最大程度的做到精准调节，但因为它的送回风都是独立的支管道构成，管道较多，随之也带来了安装过程中穿梁打孔较多的问题。

朴勒整理了一番关于打孔的规范和操作说明，助业主减小上当吃亏风险，助安装团队更加理解并规范打孔操作。

打孔前的准备：懂规范、会计算、精测量

那么穿梁打孔有哪些标准和规范可以参考和查阅呢？（如下图）

建筑梁上取孔规范：

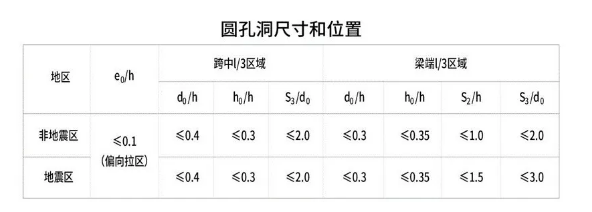

1）空洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内。空洞尺寸和位置应满足下表的规定。

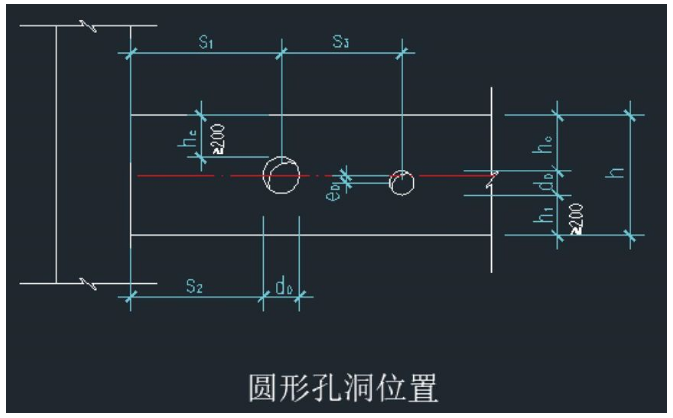

2）对于d0/h≤0.2及150mm的小直径孔洞，圆孔的中心位置应满足-0.1h≤e0≤0.2h（负号表示偏向受压区）和s2≥0.5h的要求，对于抗震设计，圆孔梁塑性铰位置宜向跨中转移1.0h的距离。

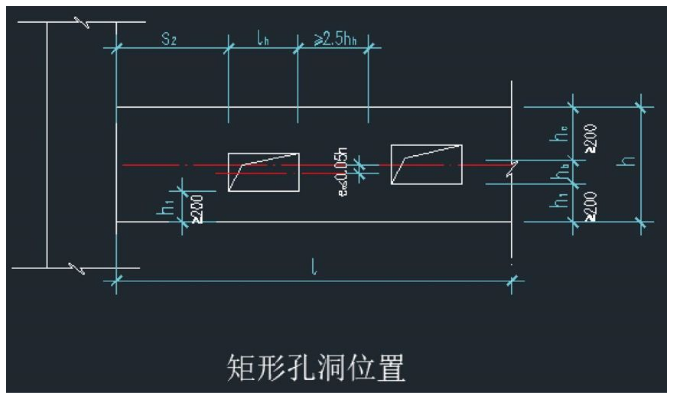

（1）孔洞应尽可能设置于剪力较小的跨中l/3区域，必要时可设置于梁端l/3区域内；

（2）孔洞偏心距宜偏向受拉区，偏心距e0不宜大于0.05h；

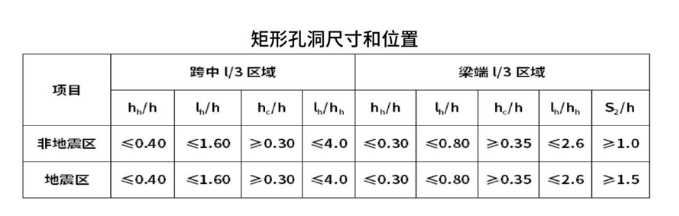

（3）设置多孔时，相邻孔洞边缘间的净距不应小于2.5hh，孔洞尺寸和位置应满足下表的规定；

（4）孔洞长度和高度的比值lh/hh应满足：跨中l/3区域内的孔洞不大于4，梁端l/3区域内的孔洞不大于2.6。

看不懂没关系，咱举个栗子

对于公寓类的住宅结构（不考虑大佬的大挑高独栋），原有建筑层高处在2.7m上下浮动，梁的厚度在250mm上下浮动。

按照取孔规范的要求：一般梁上取圆孔大小为≤83mm（常规的新风管为圆形，按照梁的高度为250mm计算）

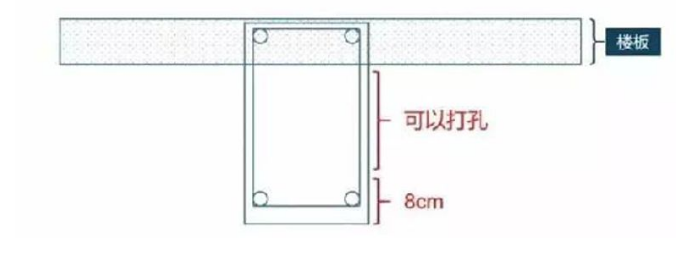

如下图所示，梁体里主钢筋的位置在梁体的上下8cm的位置，因此取孔位置要避开此区域。

一顿猛如虎的操作是不是已经很厉害？

可业主还是不想打孔怎么办？

别急，这件宝贝您瞧瞧：

POLYGON朴勒PE-HD抗菌新风柔波纹盾构管轻松过梁！

怎么说都不如直接上图

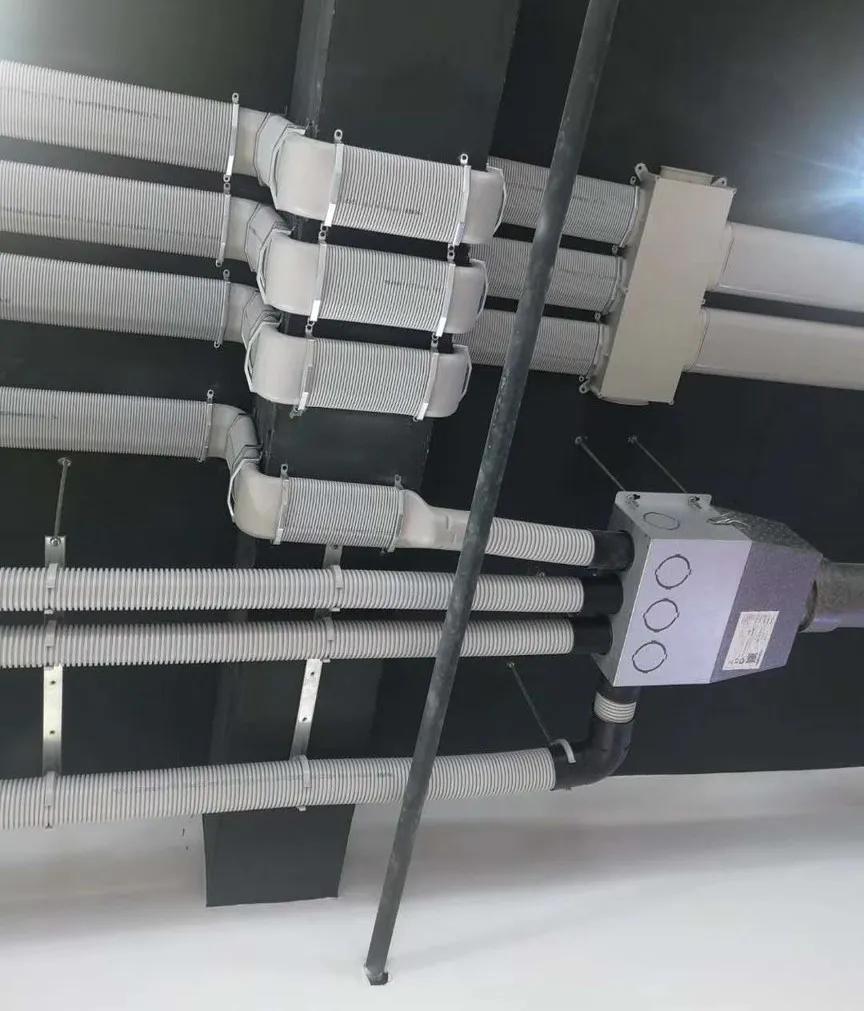

POLYGON朴勒PE-HD抗菌新风柔波纹盾构管现场施工案例图：

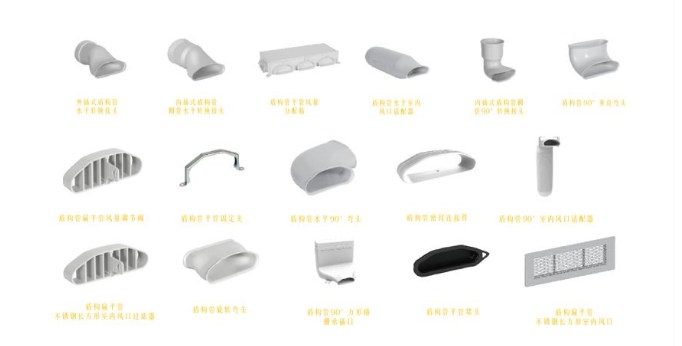

POLYGON朴勒PE-HD抗菌新风柔波纹盾构管配件：

（丰富配件，解决转角、管道切换等各种问题）

花钱是为了省事儿，不是添堵。想装新风了？别急着动工，考考安装师傅的水平先。毕竟有的时候，再好的产品也经不起瞎折腾。
