新风补风系统及排烟系统知识应用篇
暖通达人      2020-05-26 09:00     来源:机电人脉     浏览量:28922

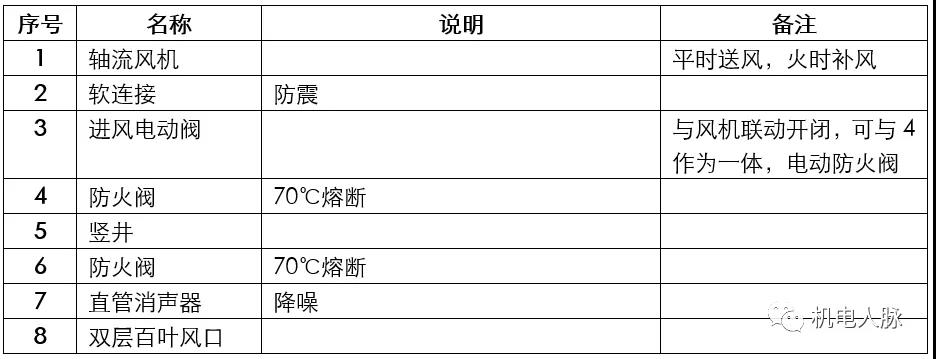

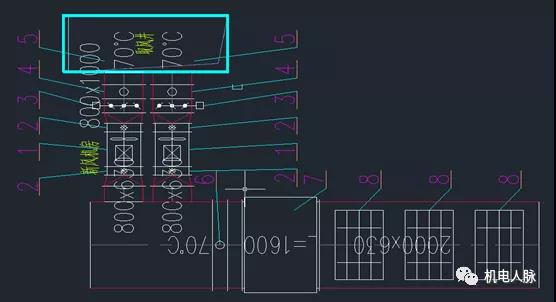

01 新风补风系统



联动方式:平时送风,着火时中控室联动主机控制电动阀开启连锁风机开启,进行补风,当温度达到70℃,70℃防火阀熔断关闭,联动风机停止,电动阀关闭。

风机前后70℃防火阀平时都开启,进风电动阀关闭(主要是为了保暖,防寒),当空气温度超过风机出风端70℃防火阀的温度,风阀熔断关闭,连锁关闭风机。

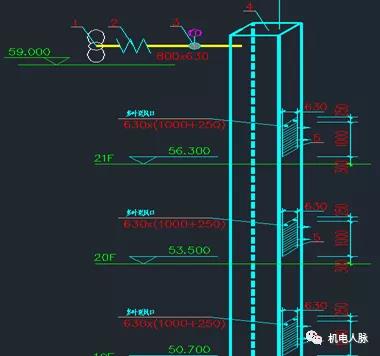

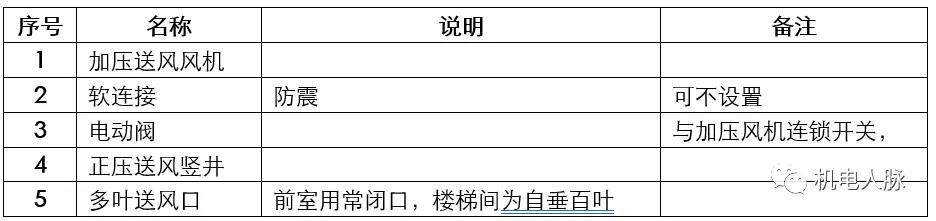

02加压送风系统



联动方式:

1 前室平时多叶送风口关闭,电动阀关闭(主要是保温防寒以及平时风倒灌)。起火时中控室联动主机控制本层和上下临层多叶送风口70℃防火阀开启(加压送风口带防火阀,不带防火阀时,联动控制器直接控制加压风机和电动阀开启),联动加压风机与电动阀开启,加压送风,当温度达到70℃时,防火阀熔断关闭,进而联动风机停止。

2 楼梯间为自垂百叶,每2~3层设置一个,起火后风机开启,对整个楼梯间进行送风。

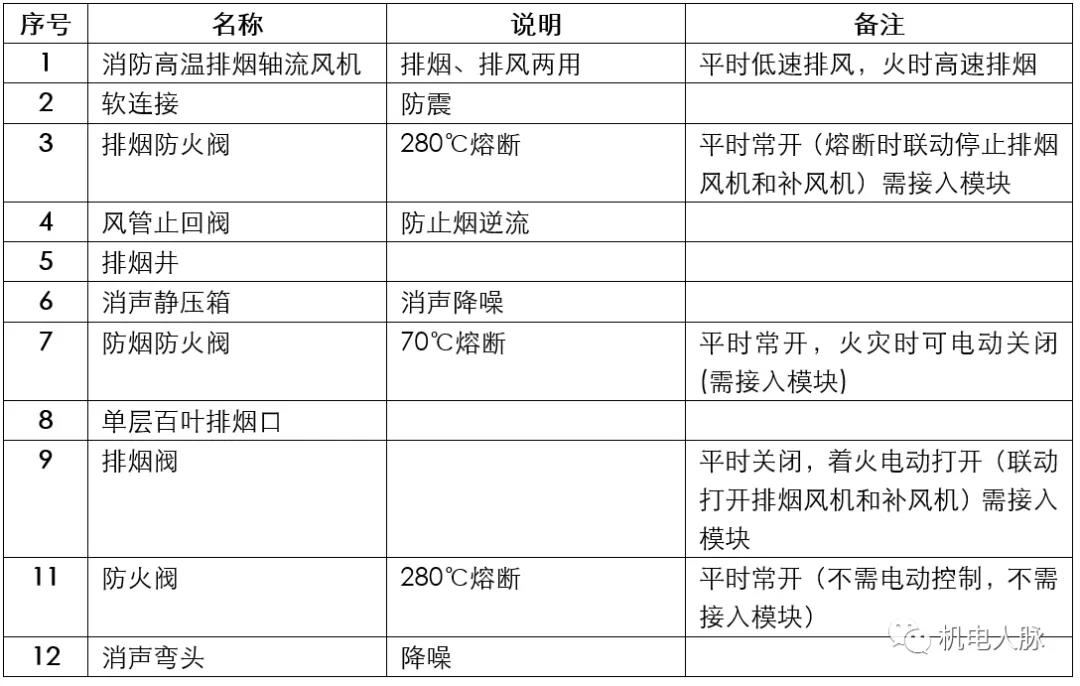

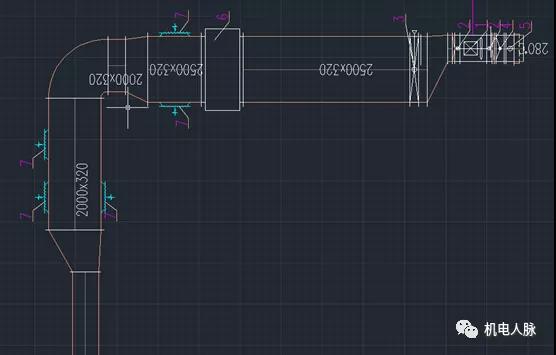

03排烟系统



说明:

1 此设计排烟阀平时关闭的后半部分火灾排烟使用,火灾时电动打开排烟阀进行排烟。

2 防烟防火阀前部分平时开启,平时排风使用,火灾时电动关闭,排烟阀打开排烟,同时联动打开排烟机。

3 排烟风机吸入口排烟防火阀联动风机关闭,280℃熔断连锁风机停止。排烟阀联动风机开启。

4 排烟排风双速风机出口防火阀为280℃,平时开启,280℃熔断,起到防止火灾蔓延,不需联动其它设备。

5 联动程序:平时280℃排烟阀常闭,70℃防烟防火阀常开,进行排风。火灾时中控室联动主机控制70℃防烟防火阀电动关闭,同时控制280℃排烟阀开启,进行排烟,当温度达到280℃,排烟机吸风口处280℃常开排烟防火阀熔断,联动风机停止。

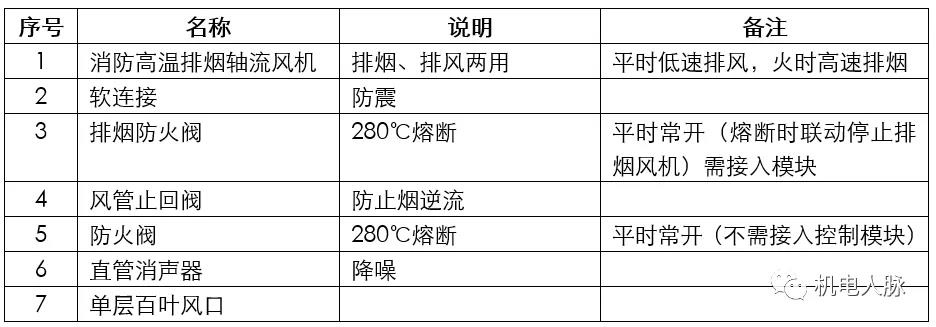

04排风兼用排烟系统



联动程序:平时风机吸风口280℃排烟防火阀常开,风机低速机械排风。当发生火灾时,消防控制中心联动主机控制排风机高速启动排烟,当温度达到280℃,风机吸入口排烟防火阀熔断,联动控制风机停止。风机出风口防火阀为280℃,280℃时自动熔断,起到阻止火灾蔓延。
