新风系统如何设计？新风系统设计方案和新风量计算方法详细解析

中国新风网 2019-11-26 13:12 来源：暖通设计视频浏览量：16404

一、新风方案的选择

1．1 空调系统的新风量，应符合下列规定：

（1）不小于人员所需新风量，以及补偿排风和保持室内正压所需风量两项中的较大值；

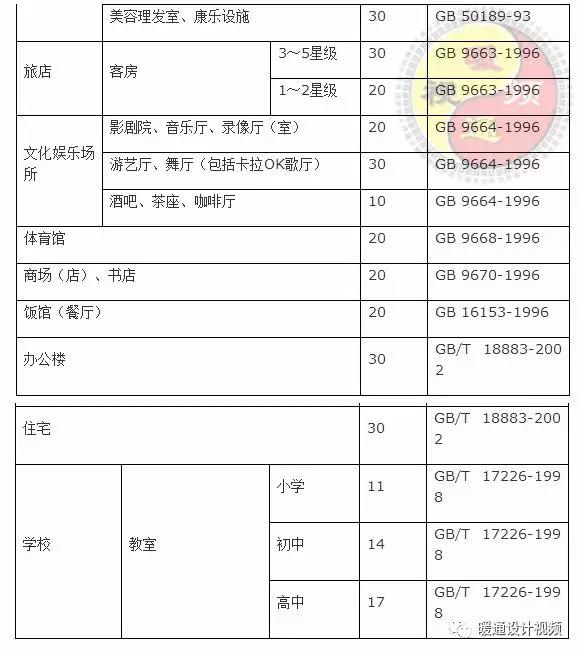

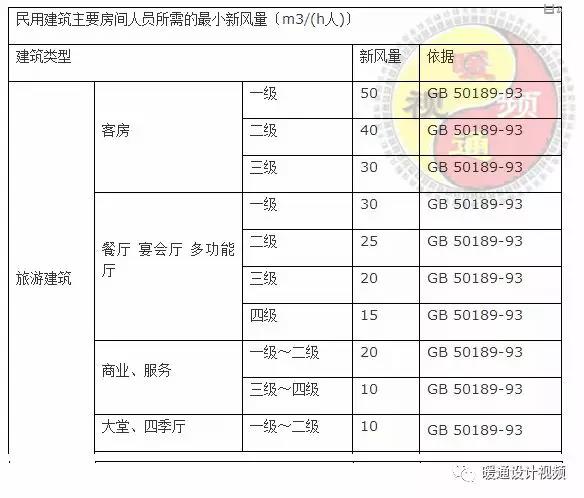

（2）人员所需新风量应满足下表的要求，并根据人员的活动和工作性质以及在室内的停留时间等因素确定。

（3）工业建筑应保证每人不小于 30m3/h的新风量。

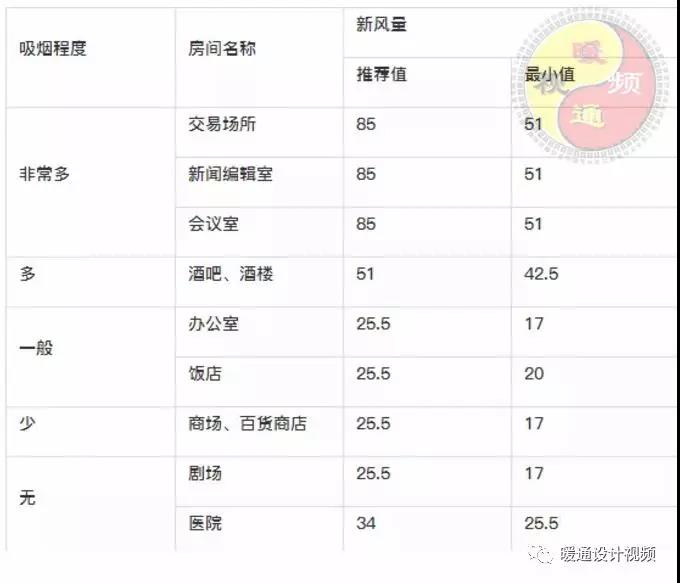

1．2 当空调系统不设新风系统时，室外风仍可通过门、窗的缝隙渗透到室内，因此负荷计算时，必须计算通过围护结构、门、窗缝隙渗入室内的新风负荷，渗入的空气量可按不小于以下换气次数估算：

适用于一面或二面有门、窗暴露的房间，当房间有三面或四面门、窗暴露面时，应乘以系数1.15。

1．3 与多联式中央空调相配套，常用的新风方案有三种：①新风处理机；②全热交换器；③风机箱直接送风（新风不处理）。

（1）板翅式全热交换器

板翅式全热交换器的热交换单元是采用不燃性矿物纤维作为基材，经专门加工制成吸湿、透湿性能良好的纸状波形折摺态，能够实现湿度（水分子）的交换，这样，温度和湿度不同的两股气流相间通过各自流道时，一方面通过传导进行显热的交换，另一方面，也在水蒸气分压力差的作用下，透过薄的纸状层进行质－湿的交换。

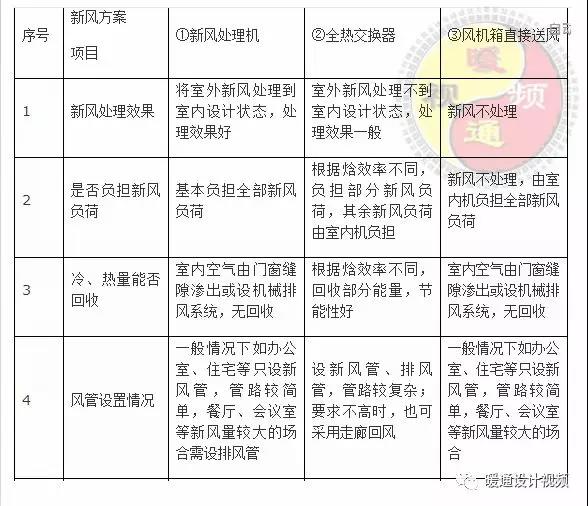

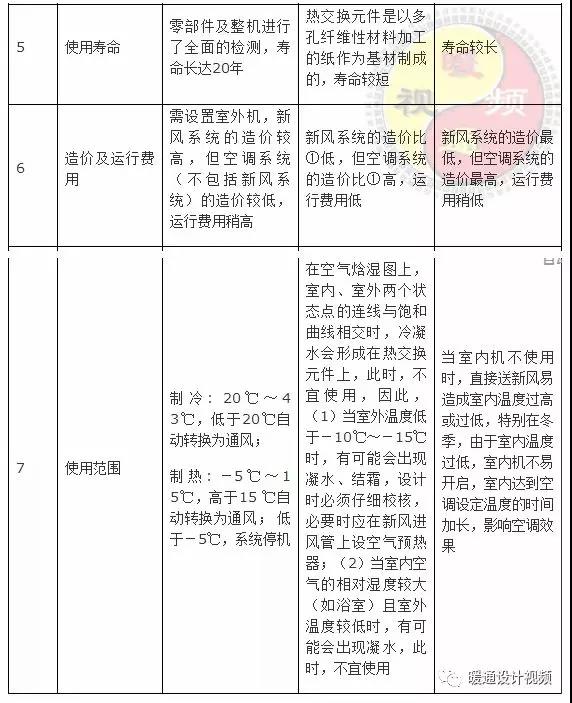

（2）三种方案的对比如下：

另外，显热交换器有时也会采用，与全热交换器相比，其优点为：热交换元件是以交叉叠放的铝箔波纹板作为基材制成的，寿命长；其缺点为：只能回收显热，不能回收潜热，焓效率较低。

（3）通过以上对比，可以看出，“风机箱直接送风”这种新风方案，处理不当会造成室内舒适度下降，实际工程中应用较少；对于新风处理机和全热交换器这两种方案，应首选新风处理机，因为该方案将室外新风处理到室内设计状态，处理效果最好，最规范。

1．3 除以上三种外，其它新风方案有：

（1）选用风冷热泵水机和水盘管的新风机组；

（2）高层的塔楼选用多联机系统，而裙房选用传统的水机系统时，可以考虑用水机系统带上塔楼的新风系统；

（3）选用其他品牌的直接蒸发的新风机组。

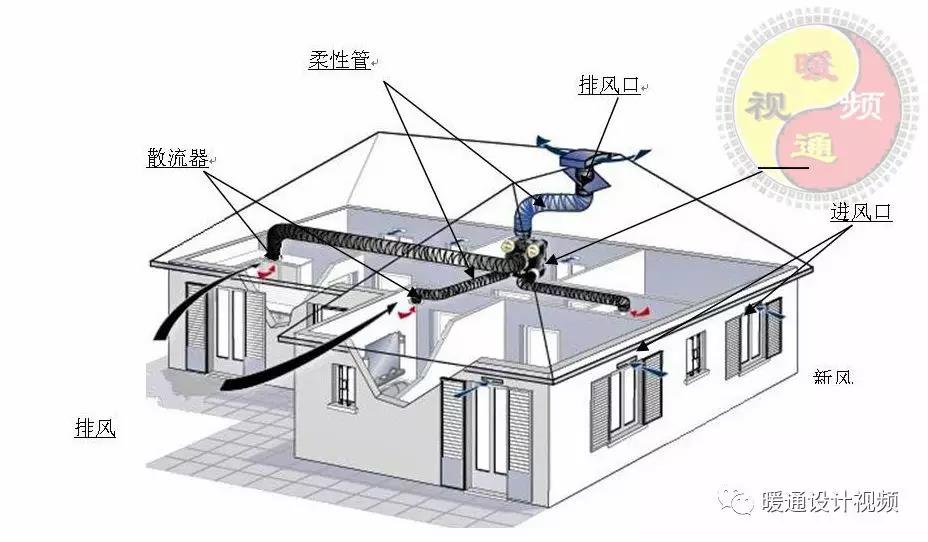

（4）机械排风、自然进风的“会呼吸”的新风系统。

1．4 普通的风管式室内机与新风处理机相比，配件的选用、内部构造、控制方式以及工作范围等有很大的不同，风管机处理的是室内工况（回风工况），不能处理全新风工况，因此不能当作新风机来用。

普通风管机可以处理新风与回风的混合风，新风量不应超过风管机处理风量的30%。

二、新风系统的设计

某计算机房面积：S=65（㎡）净高h=3（米），人员n=25（人）；

每人所需新风量：[取每人所需新风量q=30（m3/h）]；

总新风量：Q1=n×q=25×30=750（m3/h）；

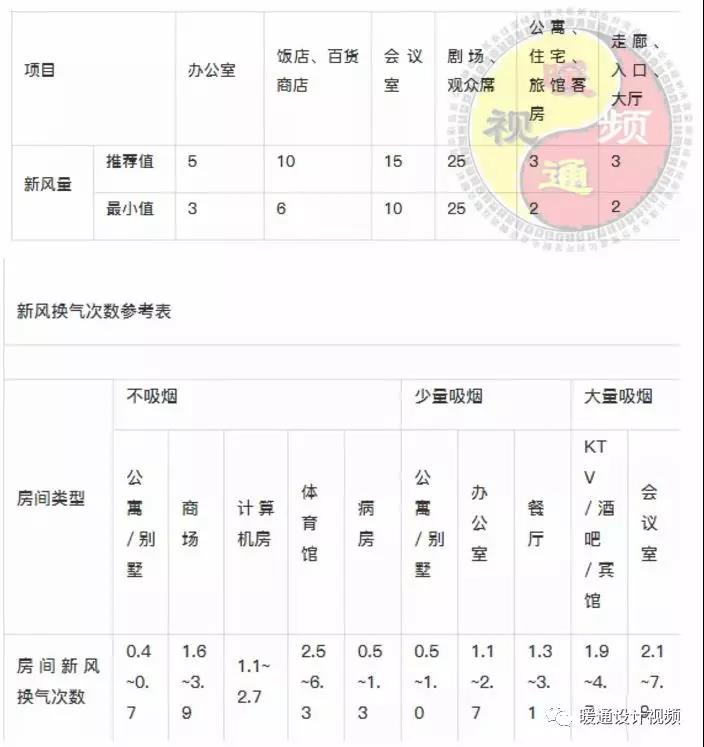

房间新风换气次数计算：[取房间新风换气次数盘p =4（次/h）]，则新风量Q2=p.s.h=4×65×3=780（m3/h）；

由于Q2＞Q1故取Q2作为设备选项型的依据；

注：房间体积计算公式：体积=长×宽×送风口以下的高度

排风量=房间体积×排风换气次数

送风量=房间体积×送风换气次数

有些地方要保持负压，如厕所，厨房等；保持正压的地方最好计算一下室内压力是好多，以免设计大了开不了门

房间最小新风量Lw=nRp+Rb*Ab

n-室内总人数，即为人员密度与地面面积之积，人；

Rp-每人最小新风量指标，m3/(h·人）；

Rb-每平方米地板所需要最小新风量标准，m3/(h·m2)；

Ab-地板面积，m2.

每人所需新风量/[m3/(h·人)]

每平方米地板面积新风量指标/[m3/（h·m2）]
