"性能怪兽"-----当基德曼-奥丁新风主机遇到德国适加管道
陌肖      2019-10-28 17:12     来源:知乎     浏览量:23261


年初的一个案例,最近才想写一写。主要他比较有特点。基德曼品牌虽然不是像松下,等一样的品牌出名。但是它很有特点。它的定位就是--极致,强劲,个性。也是我非常喜欢的地方。所以和厂家经常互动,探讨交流。反馈客户需求,和实践设计安装的中的问题。并在一些产品的设计研发中积极提出一些诚恳的建议和想法。

那么一个很有特点的新风主机品牌当和德国适加管道在一起会产生什么样的效果呢?

请大家,跟我来......

客户北京海淀区,理性,自我学习能力强,对装修的环保性,和保温节能非常重视的年轻人。这是我的评价。对装修各种的材料做了深入研究。客户聆听了我对新风系统的理解和设计理念。通过我对品牌的介绍。经过理性思考,选择了基德曼品牌的奥丁系列250主机+德国适加pe分支管道。

简单说一下他们的特点。

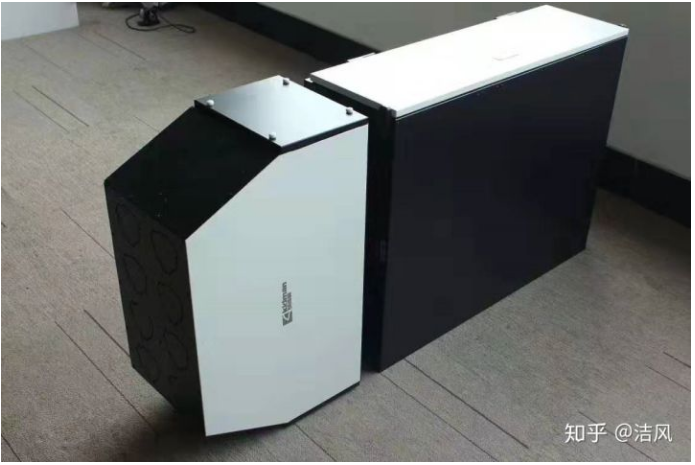

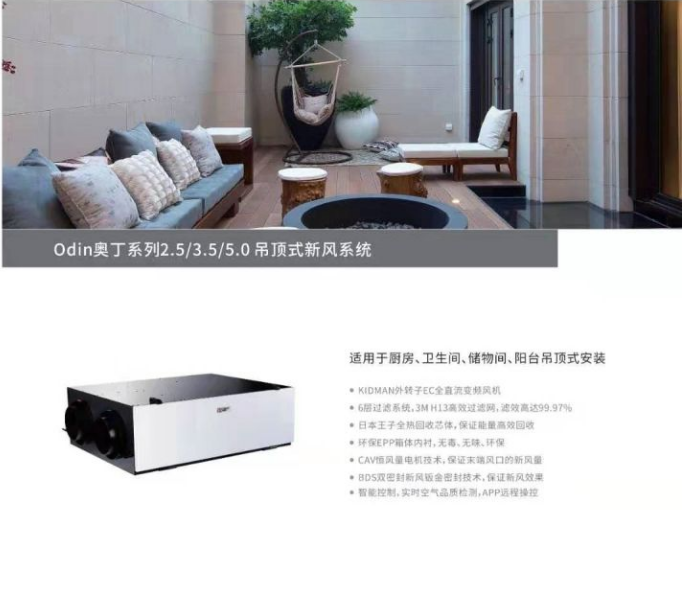

整机和一体式分风箱。


简洁,大气,个性。

去年上市的具有创新性的基德曼奥丁系列专用,上下分层一体式专利静压分风箱。非常荣幸的是结构设计构思由我提出来的,基德曼公司设计,定型。它最大的特点是室内新风和回风上下分层不交叉。可以非常美观的布置管道。传统分风箱左右两个独立分风箱,管道交叉,布管复杂。想要美观,会花费很多心思。尤其对于洁风这种有美观强迫症的来说是很难接受的......

一体式的设计,方便安装。简洁,大气。多边形结构可以选择不同方向出风,和根据管道的长短选择不同风量。使风量分配更平衡。箱体内部全部是食品级epp降噪隔音。配合主机内部腔体epp隔音整体组合在一起。隔音效果非常明显。(以往的文章有主机的噪音测试。)

再来适加管道的介绍。

FRÄNKISCHE(弗兰科希)集团是一家国际化的家族性企业,成立于1906年。是德国的百年企业。

FRÄNKISCHE(弗兰科希)集团旗下拥有电气系统、排水系统、建筑技术、工业应用等四大产品事业部,占据全球管道行业先锋位置。产品在土木工程、道路建设、顶级家用新风系统、生活供水系统、低温辐射供暖系统、电缆保护及流畅的线条电气安装系统、排水系统和汽车工业应用等众多领域得到广泛应用。

我所了解的产品,新风各种管道,配件和整机。

还有地暖管道,分水器,卡压,承插件等。(洁风公司会在以后的地暖施工中用到)


新风系统采用的是适加经典75PE圆管,它具有防静电,和银离子杀菌涂层。(有欧洲权威机构检测认证。)

关于产品

profi-air classic 白色经典圆管具有极强的灵活性,即使弯曲半径很小的空间内,也无需使用额外的管道配件。适合于复杂的混凝土、墙壁以及天花板安装。

优势

可灵活的安装于复杂的混凝土

内壁光滑,附有抗菌防静电涂层

双壁波纹结构,易弯曲,承压强,阻力小,能耗低,降噪保温

可靠的物理连接方式,安全、健康

重量轻,易弯曲,便于安装搬运


设计施工部分。

实际新风面积需求面积60平方米,主机选择挂在厨房。新风共计7个风口。5个回风风口。

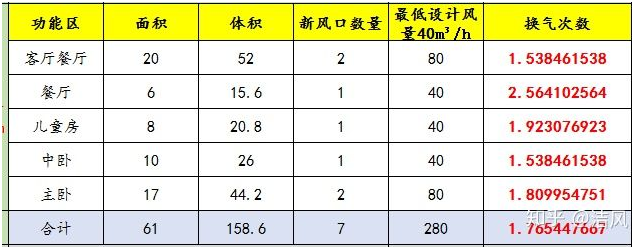

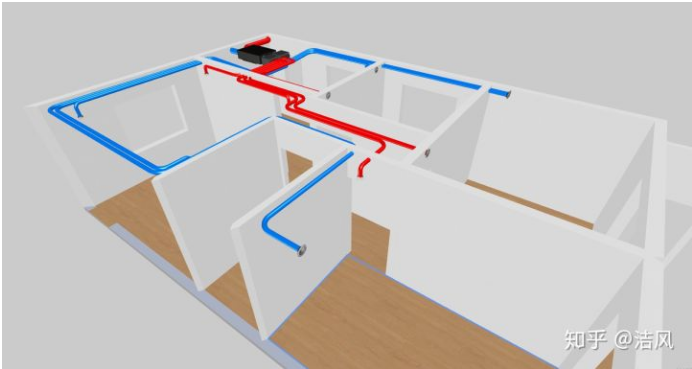

设计,还是一张表格概括。


设计的平均换气次数为1.7次。很多人经常问我说,你设计的换气次数太大了。标准一次就可以了。(很多公司做的一次都不够......)也一样的用的好好的.....没必要那么大,成本高,对空调,地暖负荷大......

再此解释一下:

国标规定的最低的换气次数,最低!假设全新的主机滤网,安装后正好满足国标风量需求。那么使用一段时间后,滤网会不断的过滤粉尘,收集杂质。风量是逐步降低的。这时的风量肯定不能满足换气标准的。很多安装过新风系统的客户吐槽,新风开和不开机没有任何感觉。几乎都出在换气量过小的问题上的。充足的换气量,总是让人早晨睡醒时感觉精神愉悦的......

大换气量,对甲醛,化学污染,co2等室内污染源,有显著的稀释作用。板材,布艺等装饰材料的大量应用,即使环保的E1级板材,铺装面积过大。也会有可能累积排放超标的。国标的换气量也是不一定能稀释到达标的浓度范围之内的。更何况家装材料市场鱼龙混杂......

大风量,对空调,地暖的确会增加一定负荷。但是并不能说明这么做是错的。设计之初空调电暖我都会考虑建议客户适当的增加一些负荷。即使新风使用过程中,对温度有一些影响,那还可调小档位啊,北京地区地暖供暖期3个月,空调使用如果累计不停机工作,也就一个月时间。新风系统全年工作。使用时间上,新风系统能碾压家里几乎一切的电器。(理论和冰箱工作时间相当,哈哈)算一算账,就很清楚充足地风量的重要性。

洁风科技就是想通过严谨的设计,和极致的工艺最大发挥各品牌的主机性能,规避其缺点。尽最大努力让客户能使用上真正的新风系统。这就是洁风公司追求的目标。纵观新风市场,不懂瞎设计,用无知者无畏的精神去瞎安装的很多很多。风量达不到需求的比比皆是。很多商家觉得主机选择够用就万事大吉了,其实是浪费了很多客户的血汗钱......

算了,不吐槽了。见的多了已经麻木了。


最后成本问题!有人说说设计太好,价格会高,客户会不卖账的。对不起,其实价格高和我没有关系。我只按照我自己原则标准,设计和施工。价格我从不考虑的,价格应该是客户应该去考虑的问题。

最终选择你的客户,一定是认同你的人。

扯远了。我原来写的案例都是不想掺杂过多的个人感情色彩。都是平和介绍设计施工过程。让读者能客观的看到实际过程。

施工部分。还是主要是现场图片。我一直认为,真实图片是最有感染力的。都是真实场景的写照。说到能做到,是最难能可贵的......

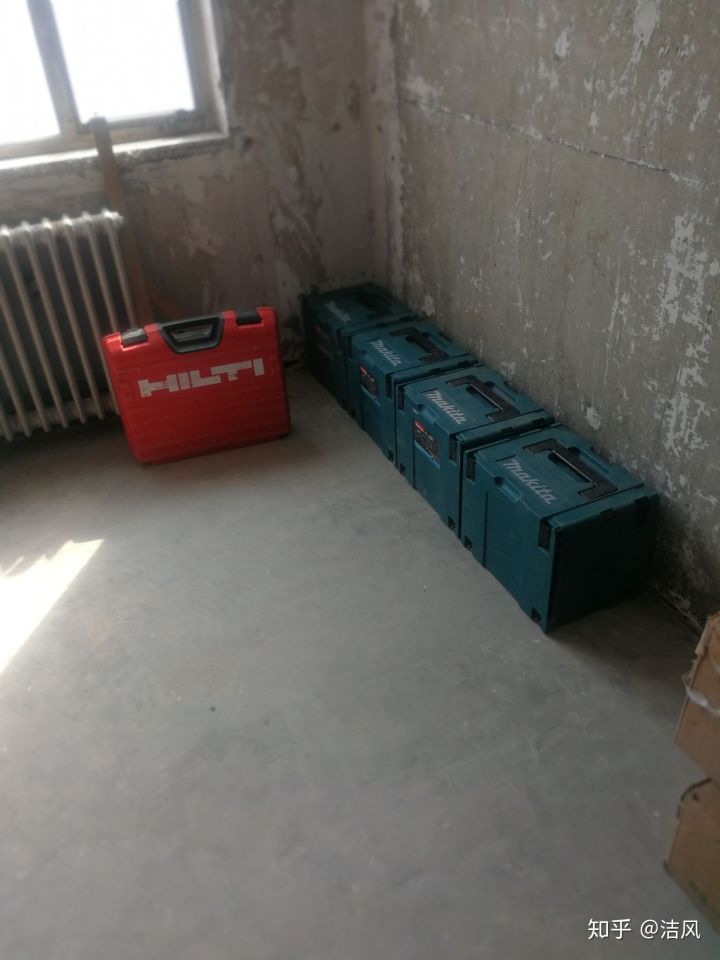

工具入场。

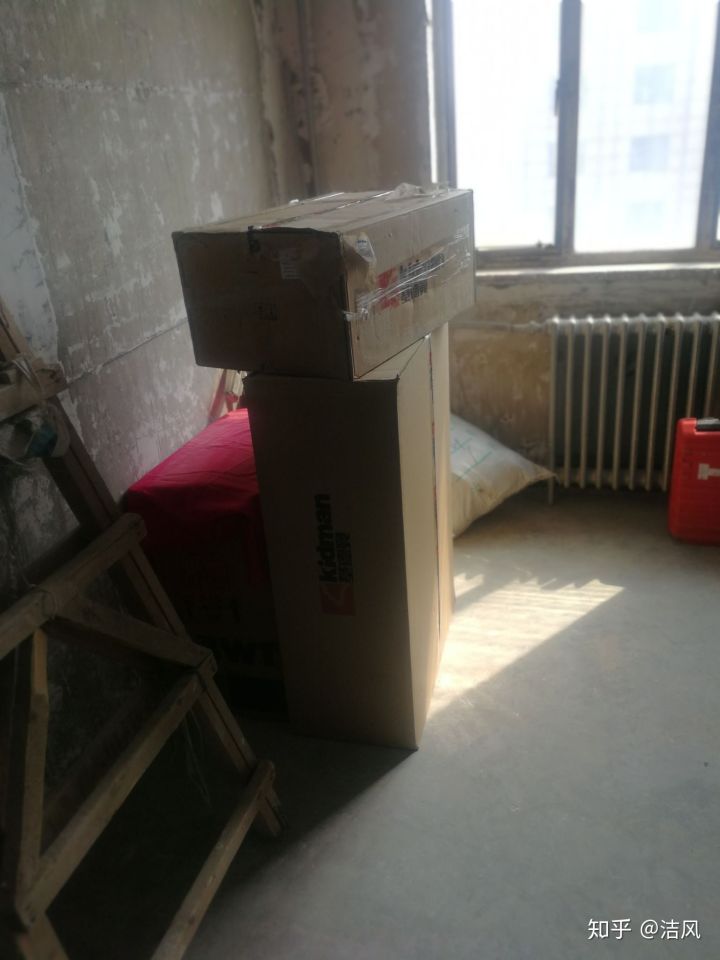

主机入场。

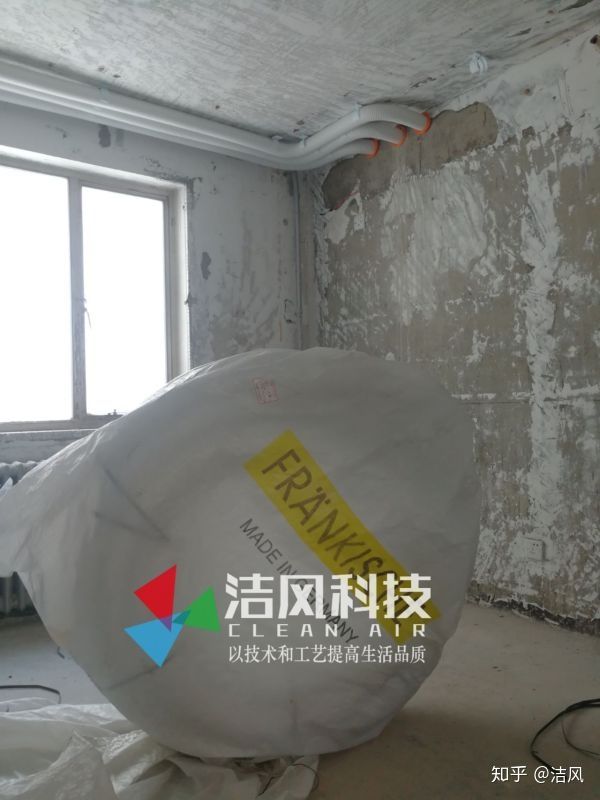

管道入场。

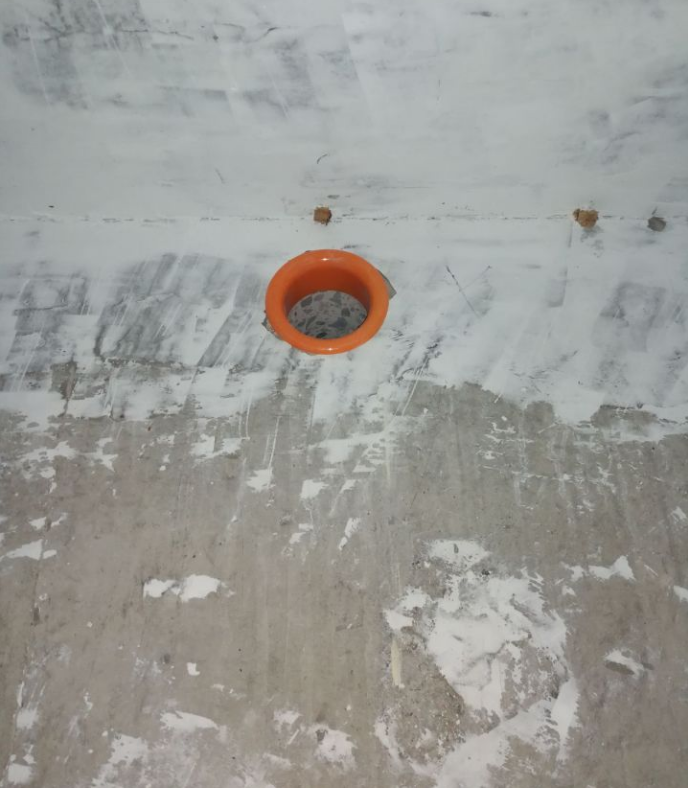

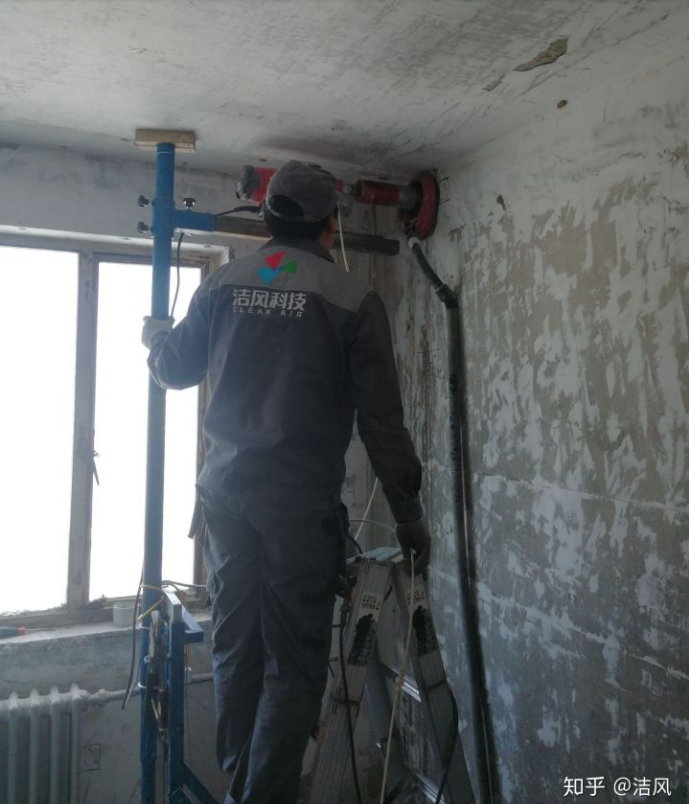

水钻开孔。还是老一套,水钻自动控制系统+集尘系统组合。无尘无水。确保施工环境的整洁和安全。


管道遮丑盖进行装饰。

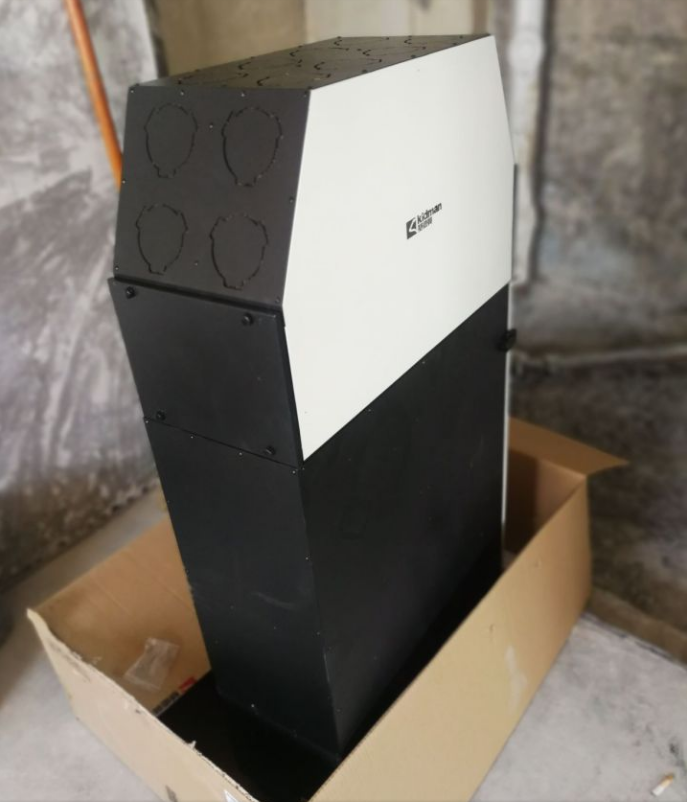

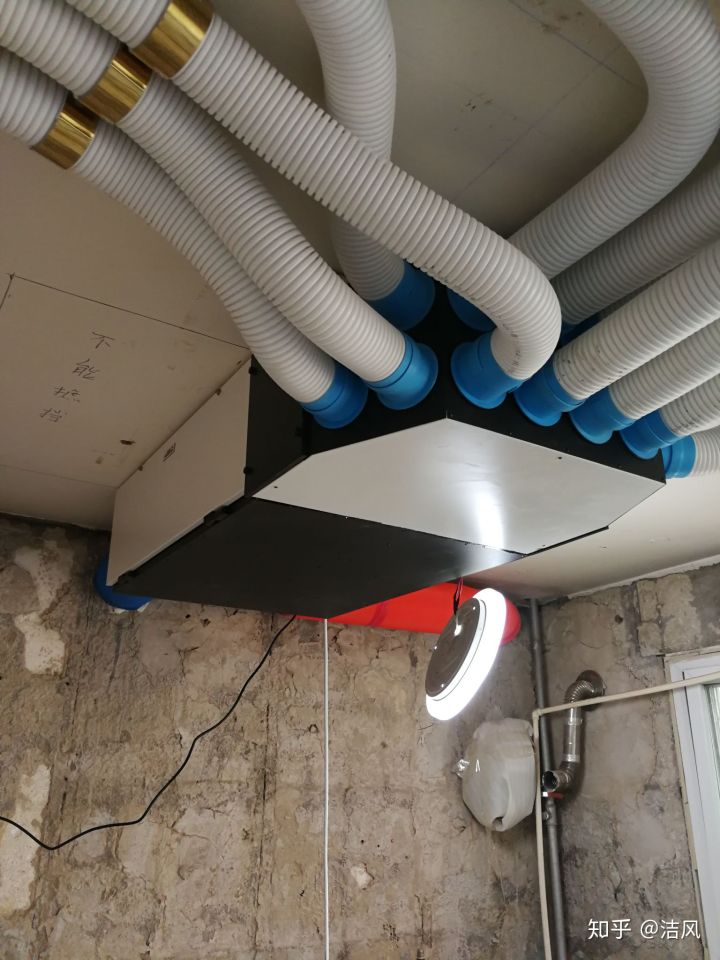

基德曼奥丁一体分风箱和主机组合。

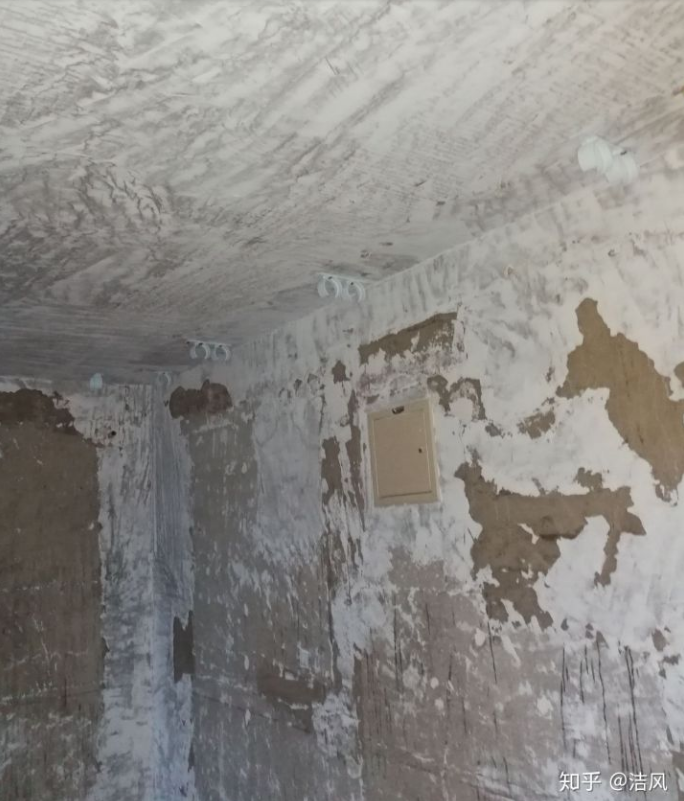

掉卡的安装。

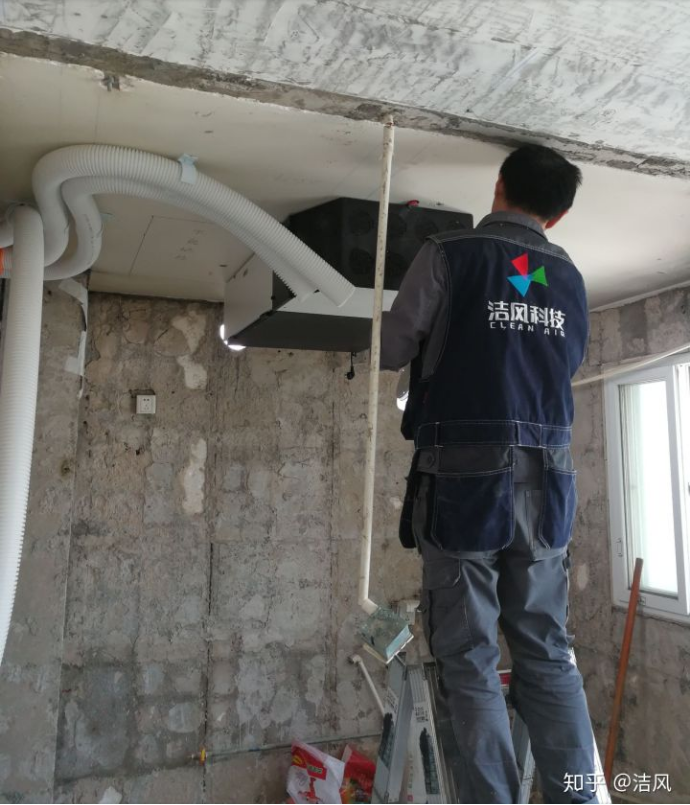

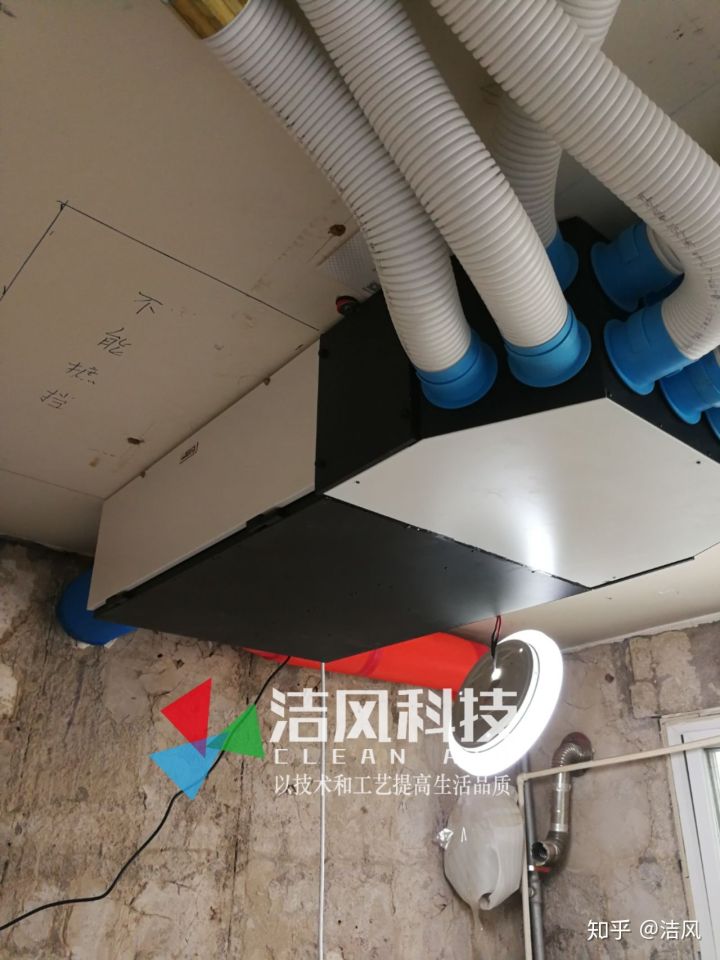

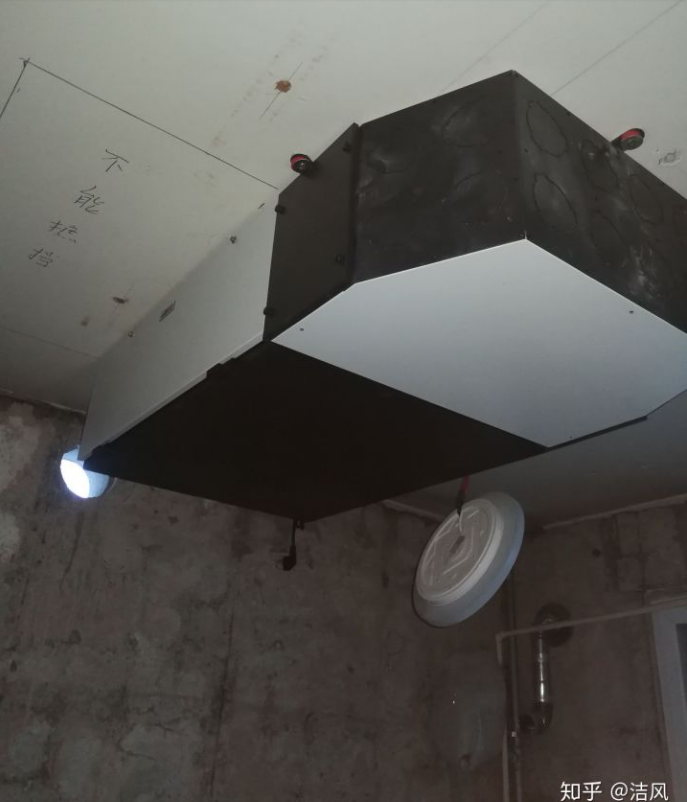

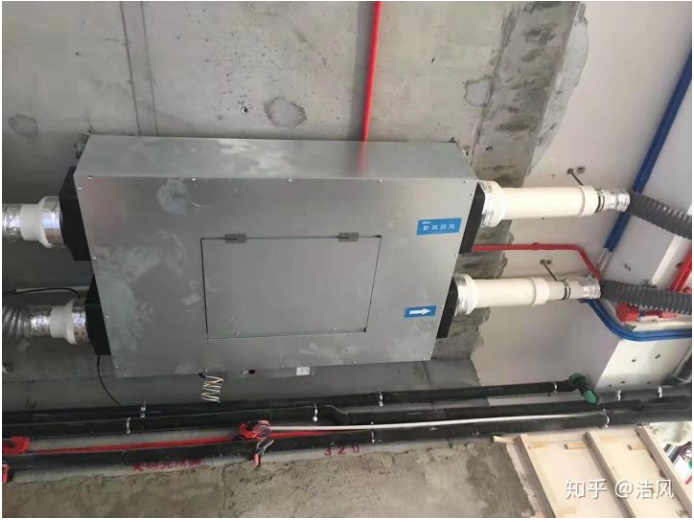

主机吊装。非常的简洁。

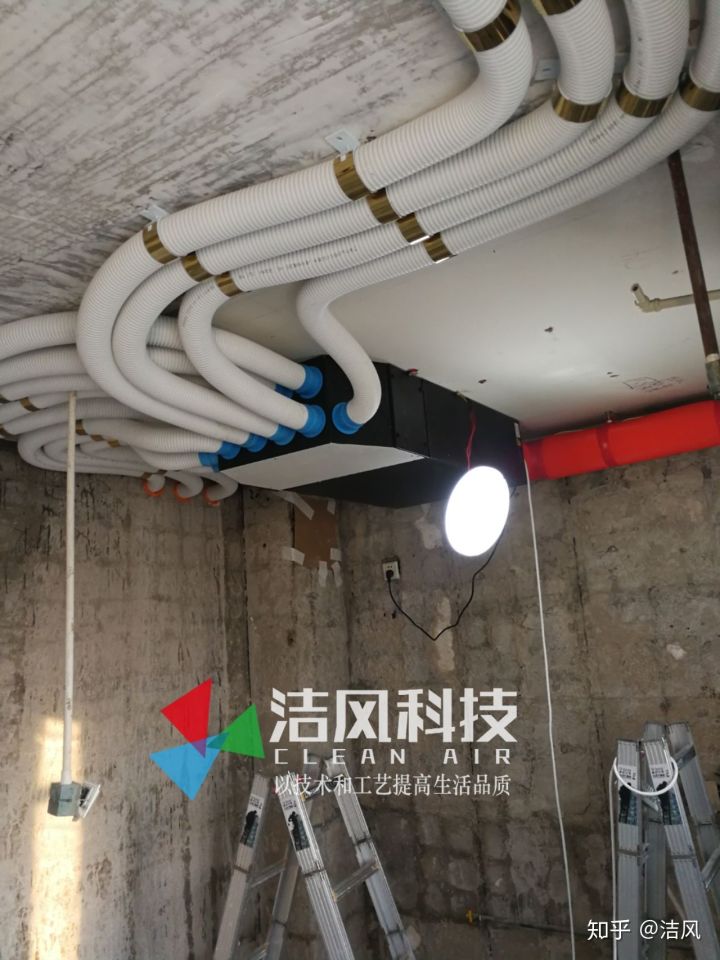

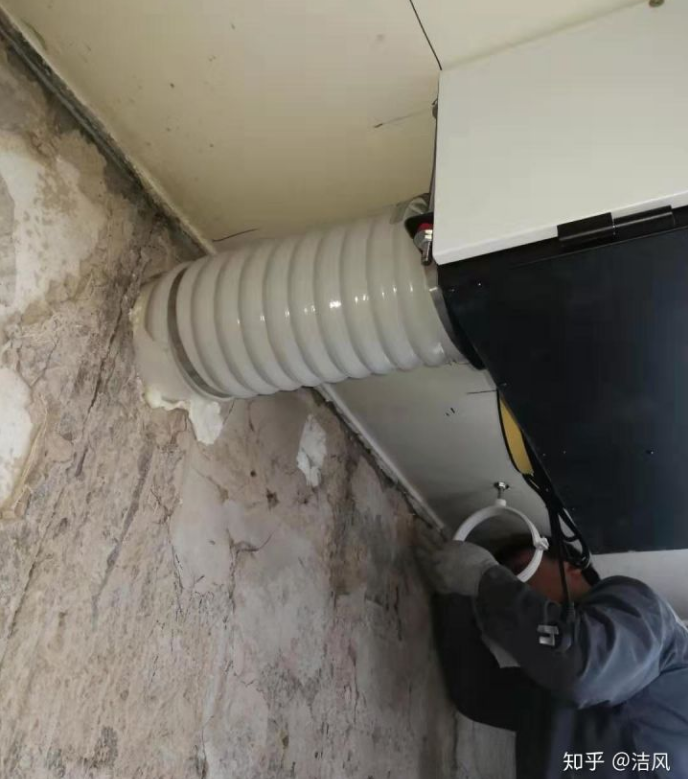

管道和主机连接。

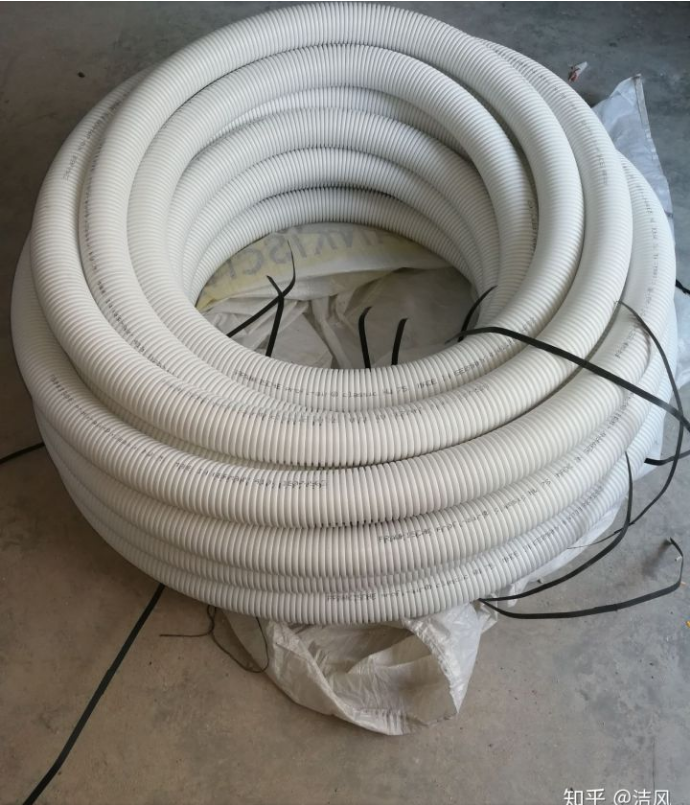

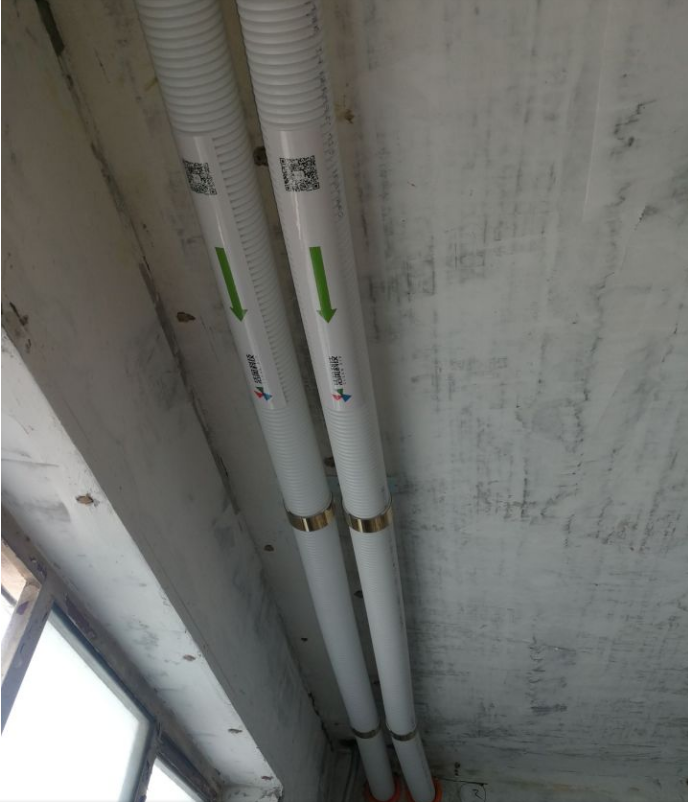

德国适加的白色管道,具有银离子杀菌和防静电功能。手感非常的柔软,有韧性。国内管道还是有一定差距的。

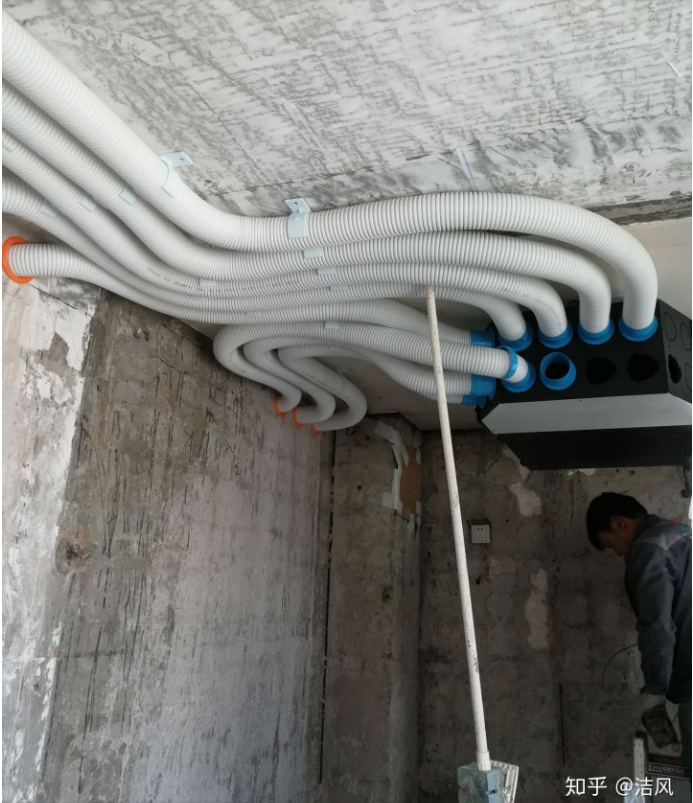

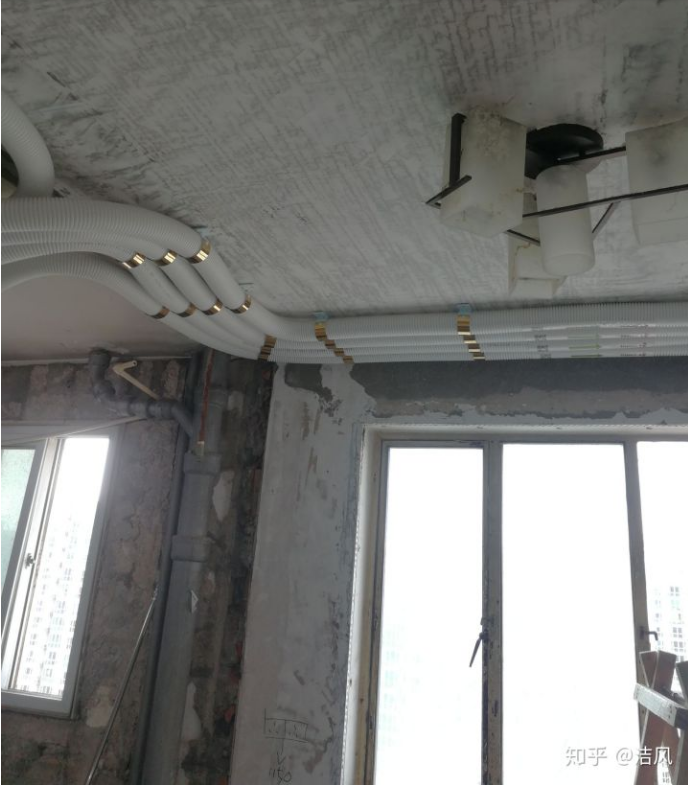

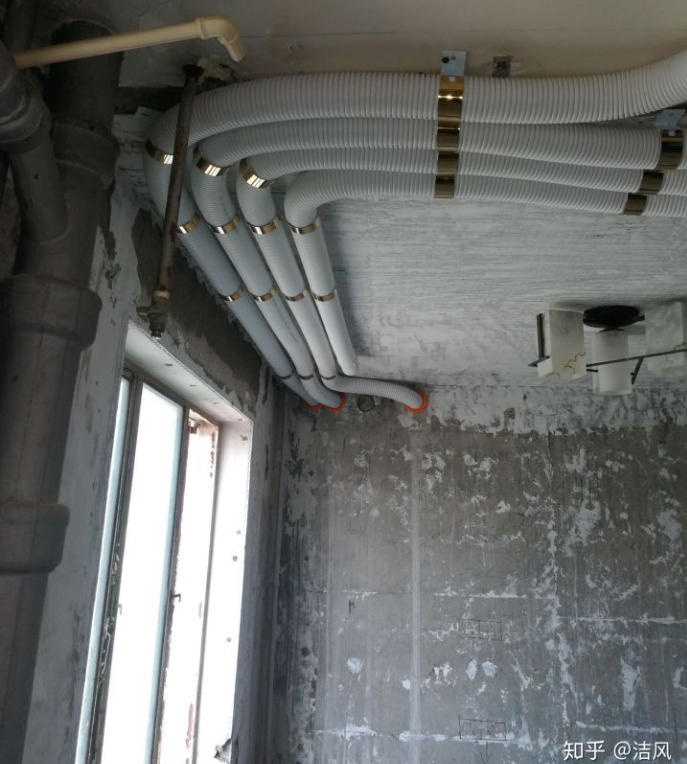

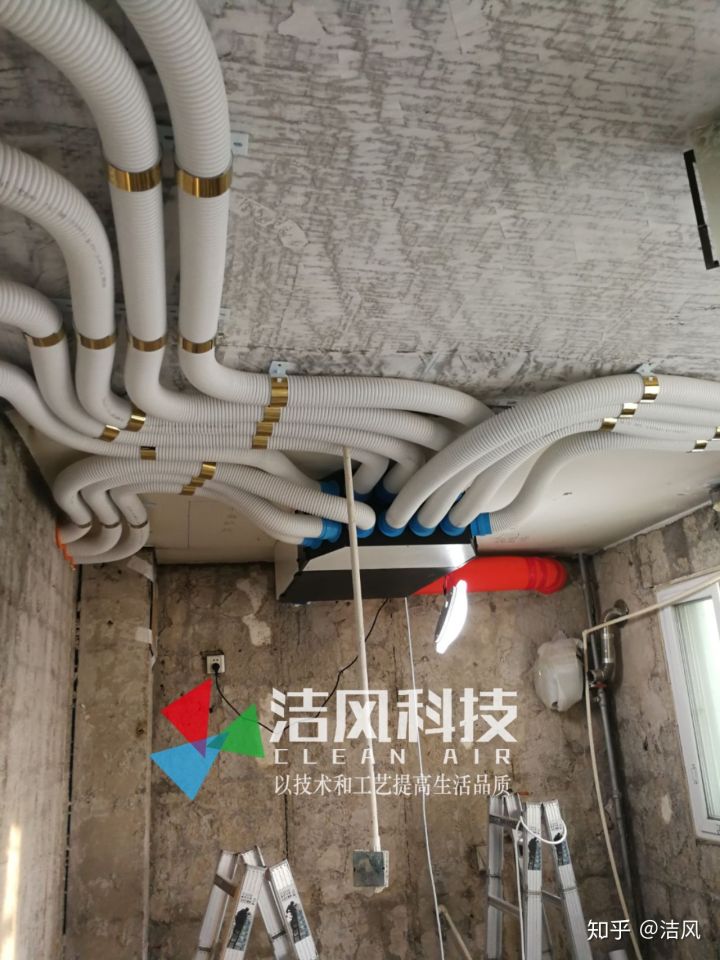

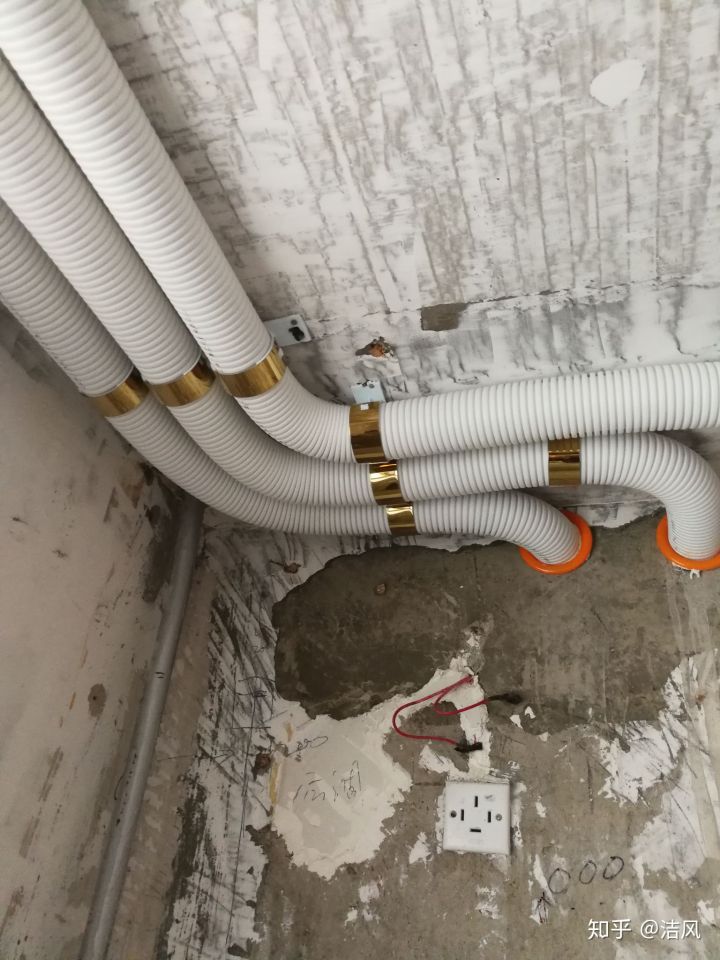

管道的排管为了美观。是需要在图纸层面和现场,不断的思考和优化的。

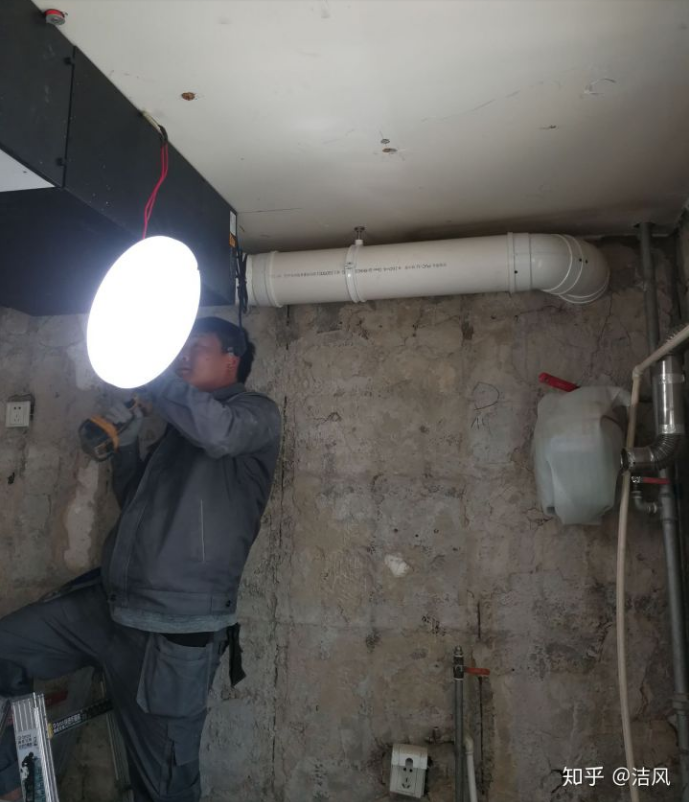

排风当时采用了PVC160管道。


新风室内部分主管采用磐烨公司的160pe防静电管道。

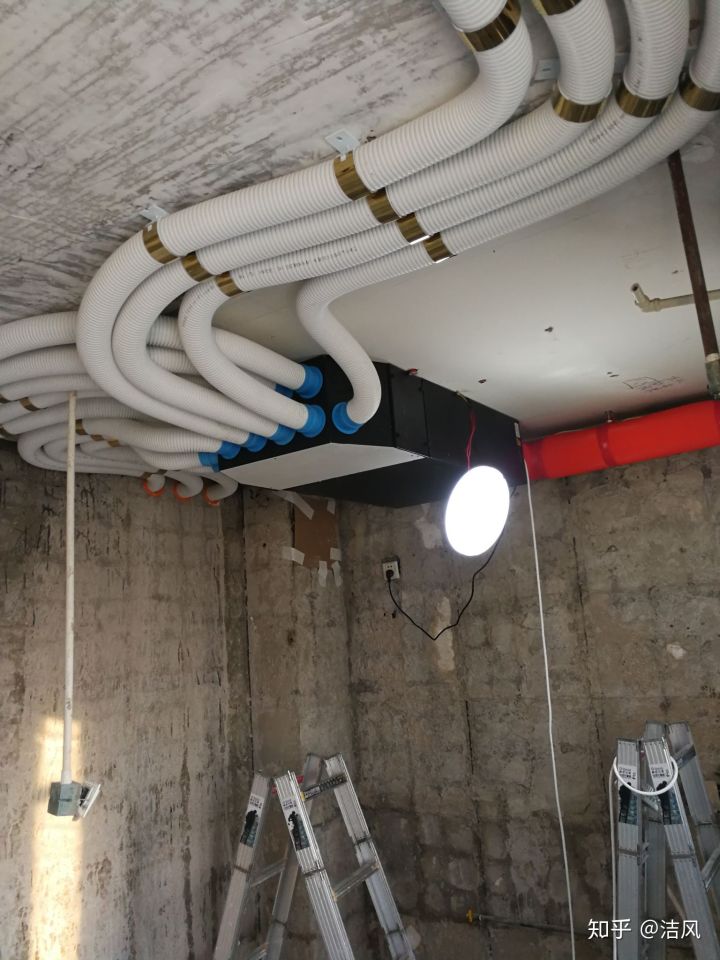

初见成效。

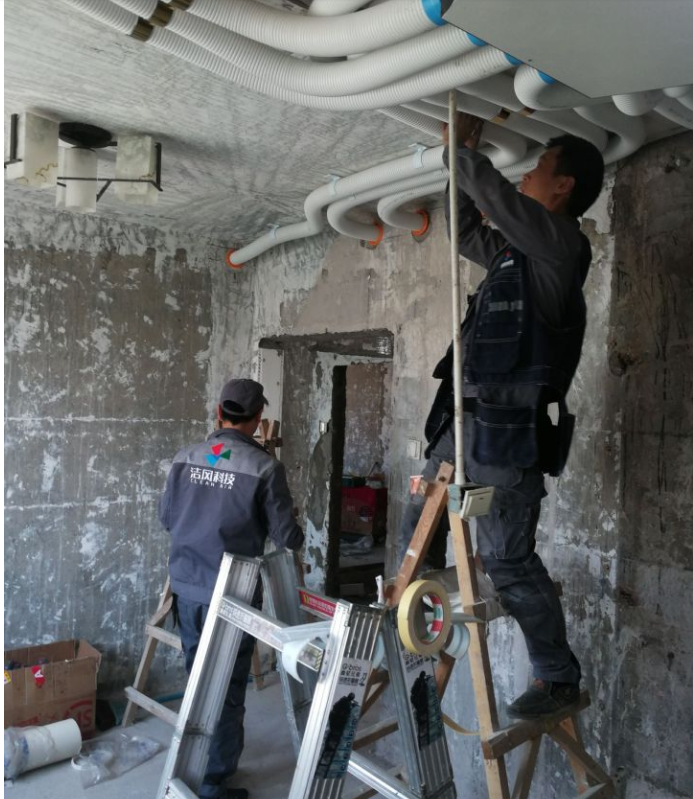

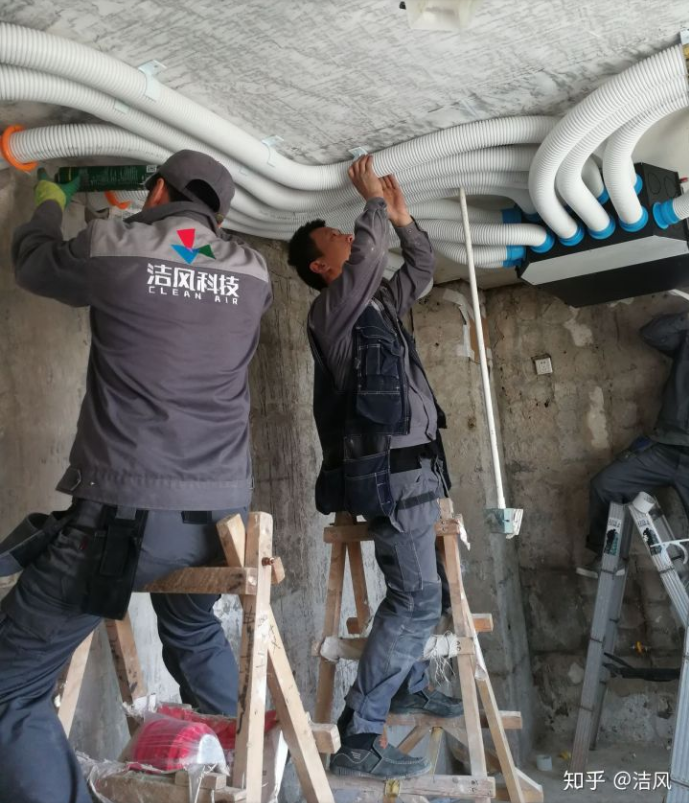

洁风公司的专业新风安装师傅。


再来抓拍一张,非常的专注。

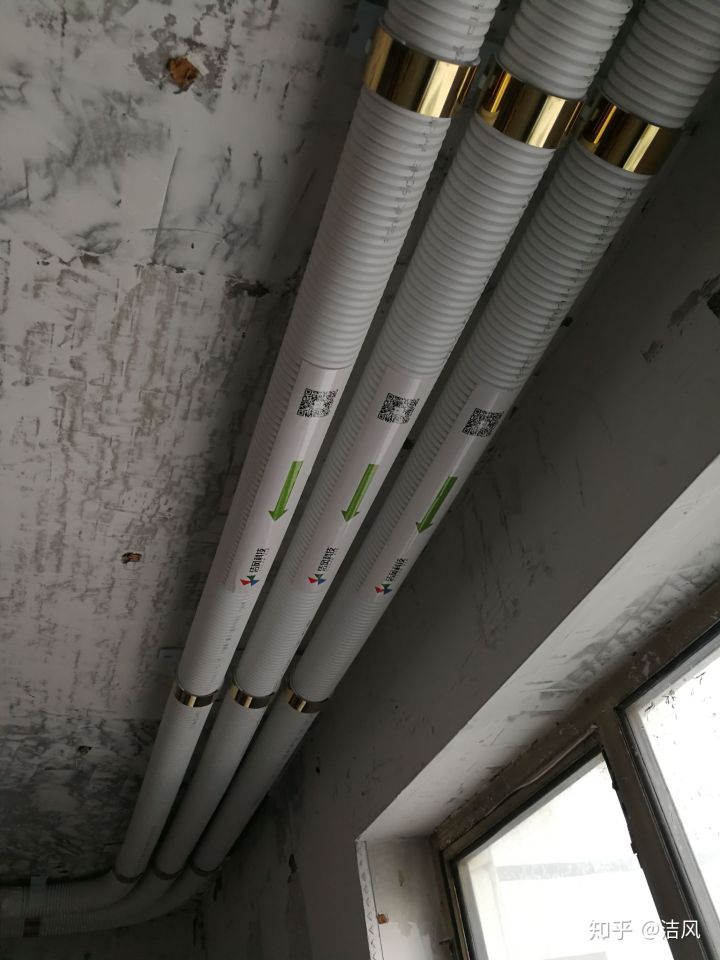

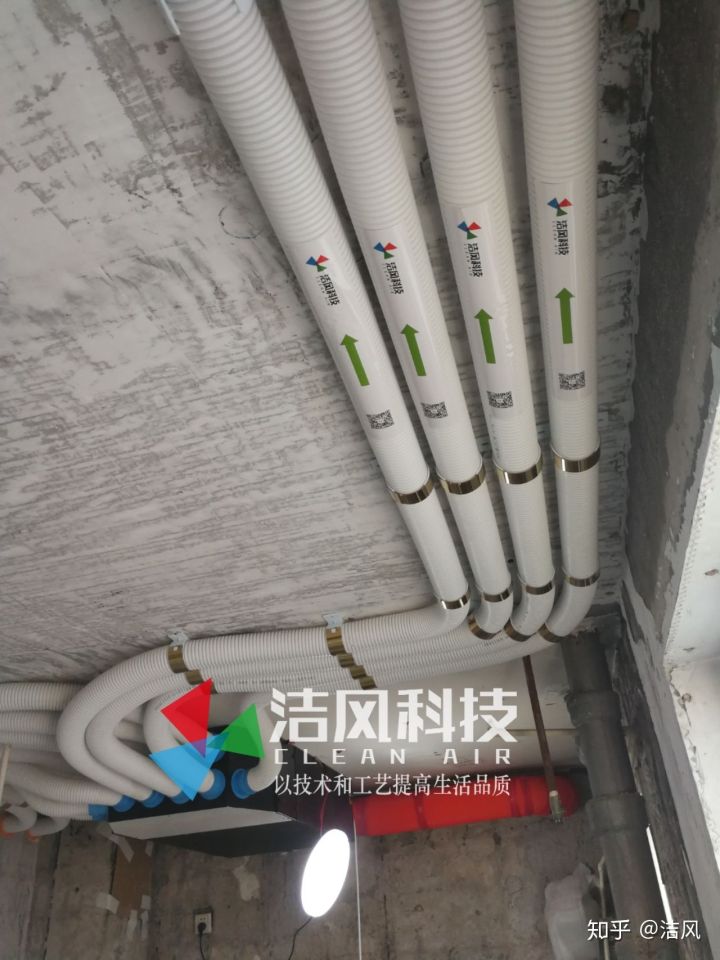

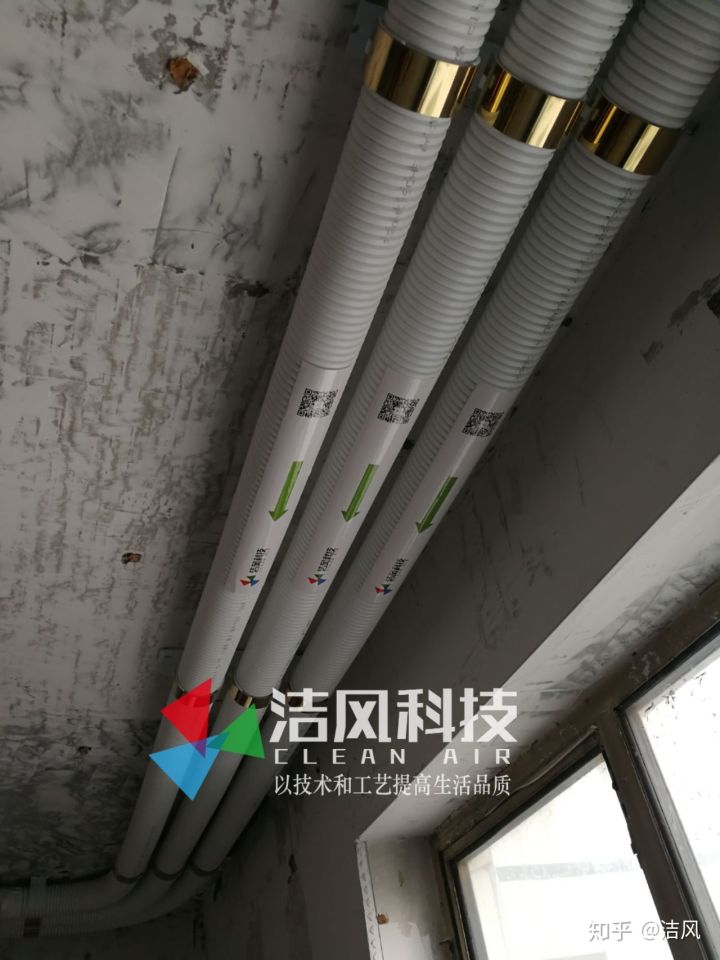

洁风进回风指向标签logo。

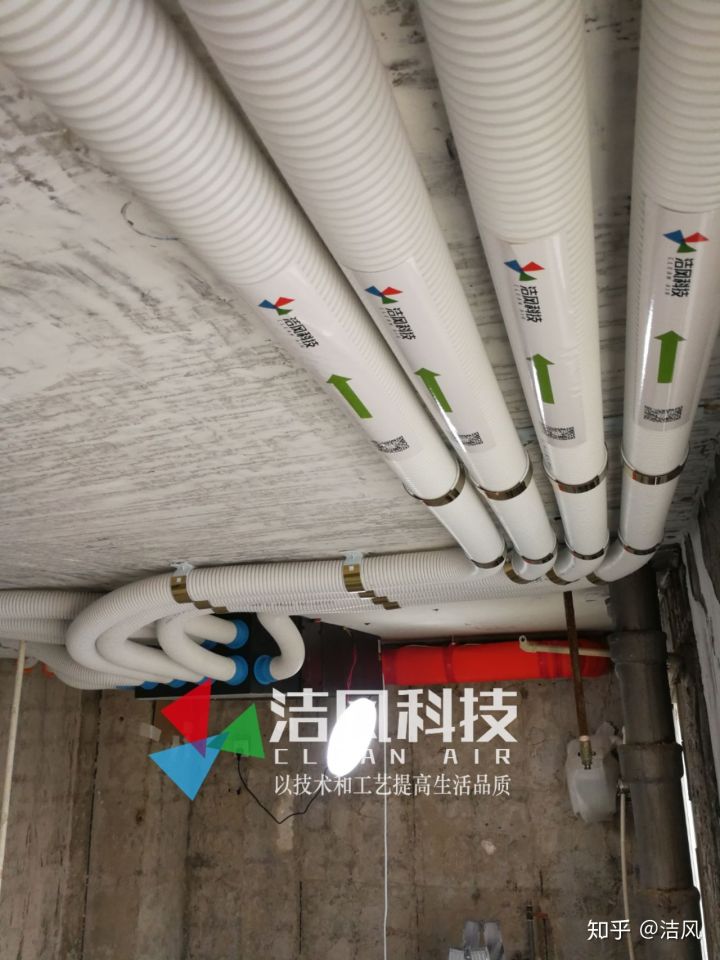

非常的漂亮。





室外段的管道进行保温根音处理。





最后是重点,风量测试部分。



主机是250的主机,实际室内风口的新风量为341立方/小时。数据基本相当于350主机的风量了。

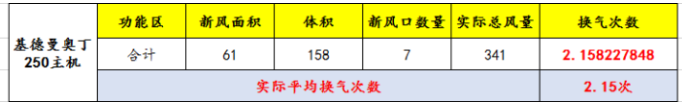

我们再来对一下,设计风量的表格。


实际换气次数达到了两次多,所以我说基德曼奥丁系列吊顶机,是“性能的怪兽”.......
