     什么是被动屋？

     被动式房屋(即Passive House)，也称为被动式超低能耗房屋、被动屋等，是一种全新的节能建筑概念，是指仅依靠建筑本身的构造设计，就能达到舒适的室内温度，满足冬暖夏凉的要求，不需要单独再安装供暖设施的建筑，即不需要“主动”提供能量的一种建筑。

      被动式房屋其内涵包括采用各种节能技术构造最佳的建筑围护结构，极大限度地提高保温隔热性能和气密性，使热传导损失最小化;通过技术手段尽可能实现室内舒适的热湿环境和采光环境;最大限度降低对主动式采暖和制冷系统的依赖，如充分利用室内生活热量和可再生能源，实现舒适的居住环境，从而大大降低对一次能源的消耗。

     建筑结构无热桥

建筑围护结构中的一些部位，在室内外温差的作用下，形成热流相对密集、内表面温度较低的区域。这些部位成为传热较多的桥梁，故称为热桥（thermal bridges），有时又可称为冷桥（cold bridges）。

所谓热桥效应，即热传导的物理效应，由于楼层和墙角处有混凝土圈梁和构造柱，而混凝土材料比起砌墙材料有较好的热传导性(混凝土材料的导热性是普通砖块导热性的2至4倍)，同时由于室内通风不畅，秋末冬初室内外温差较大，冷热空气频繁接触，墙体保温层导热不均匀，产生热桥效应，造成房屋内墙结露、发霉甚至滴水。被动式房屋的无热桥建筑结构可避免上述现象的发生。

      良好的门窗密封

      被动式房屋对门窗的性能要求极高，被动式房屋所需的不仅能减少热量的损失，而且还能增加保温和舒适度。即使在寒冷的霜冻天气里，室内侧玻璃也能超过17°C。在正负压检测时，对气体流失有严格要求。因如果密封不好，会产生冷热气体对流，从而造成热量流失。

      ERV通风换气系统

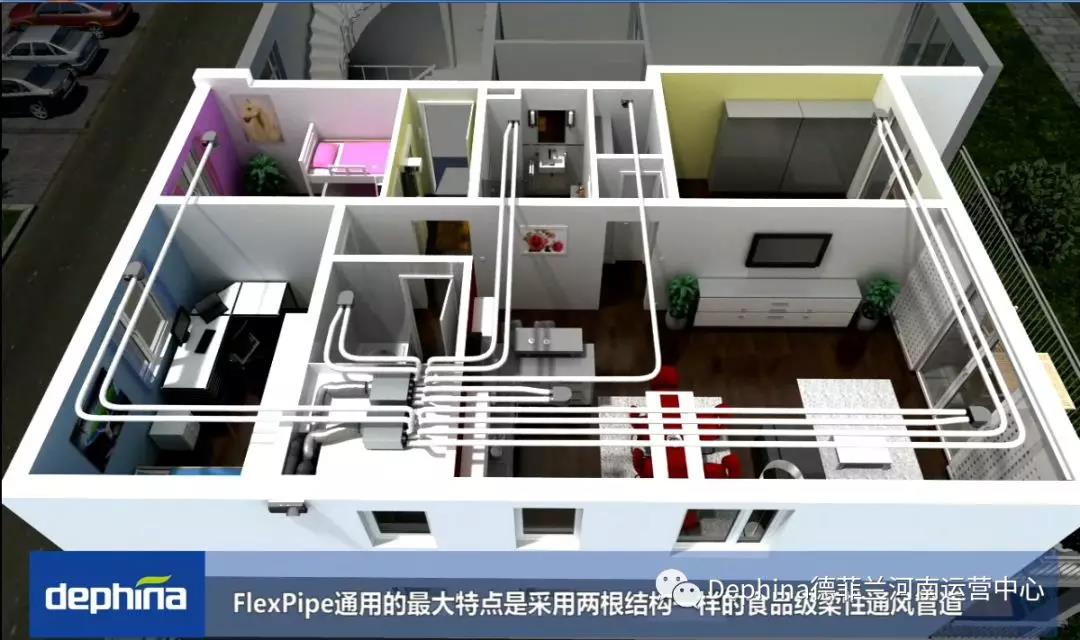

所谓“热回收通风系统（ERV：Energy recovery ventilation system）”，就是独立住宅的内部，“从室外向内进气”和“从室内向外排气”，使用一套专门的系统，进行集中统一的管理和控制，这样，既能保证室内空气的清新，又能减少室内能源的消耗。

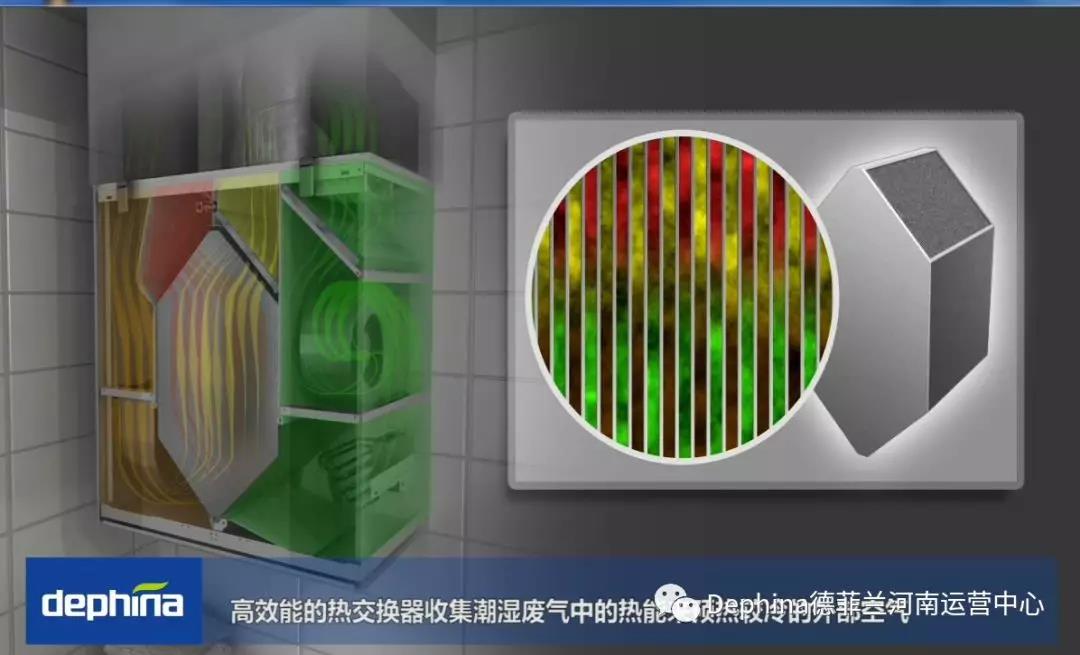

热回收通风系统ERV，首先通过集中统一的进气管道，将室外新鲜的空气吸入，输送到“热回收通风系统ERV”的主机内部，同时，室内各个房间中已经使用过的蓄含一定热量的废气，通过分散的各个管道，输送到“能量回收通风系统ERV”的主机内部，进人空气和排出空气在这里交汇，通过具有特殊能量交换功能的主机设备，将预排出室外的室内废气中的热量提取留住，对刚刚吸入的室外新鲜空气进行加热处理，然后，已经提取回收热量的废气，通过管道再排放到室外，同时，已经进行预热处理的室外新鲜空气，再经过管道输送到室内各个房间。采取这种集中统一的进气和排气的模式，能够保持住宅内部的热量损失较少，又能保证室内空气的微流动和清新。

事实上，由于“热回收通风系统（ERV）”的正常运行，为了起到本该应有的效果，是在关闭所有外墙窗户的配合情况下使用的，实际上还能起到防尘、除菌、减少噪音的多种附加功能。

另外，“热回收通风系统（ERV”，不仅在寒冷的在冬季可以使用起到作用，实际上，在炎热的夏季也能使用起到作用，只不过是ERV系统的主机，它的工作状态，在冬季与夏季是截然相反的。也就是说，在炎热的夏季，需要对集中统一吸入的室外高温空气，进行冷却处理之后，再离开ERV系统的主机，然后再输送到室内各个房间，同时，预排出废气中蓄含的热量，不是留下加以利用，而是为了降温需要排出。

被动屋的等级标准

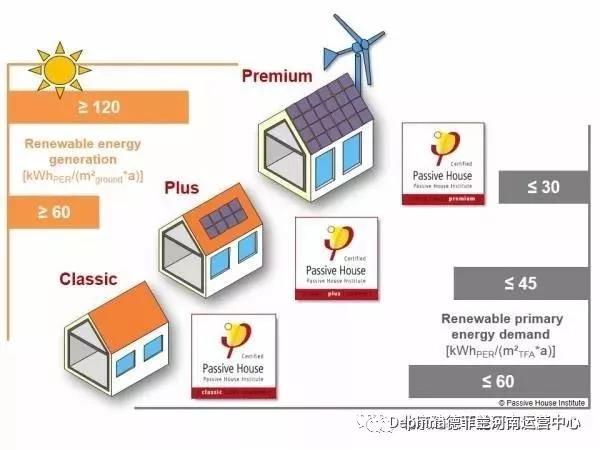

2015年，德国被动房研究所在强调可再生能源利用的基础上，将被动房的认证分为了三个级别：Classic（普通），Plus（优）和Premium（特优）。随着认证级别的提高，可再生一次能源的消耗越来越低，而产出则越来越高。认证标准的指标要求也细分成了两种，可以同时用定值限制消耗和产出，也可以提高产出，补偿消耗。天津Premium（特优）被动屋项目

       Dephina（德菲兰）中标签约天津大自然广场酒店被动屋项目，本项目相关技术指标达到被动屋最高等级—Premium（特优）的要求，是国内目前第一个达到此级别的项目； Dephina（德菲兰）与北京住总集团亦达成战略合作关系。 Dephina获得德国被动屋标准通风系统的认证。

经过德国被动房研究所（PHI）及北京建筑节能研究发展中心（BCEE）咨询团队的共同努力，在建设方和设计团队的大力支持下，天津市武清区大自然广场酒店项目的技术指标达到了被动房premium（特优）等级的要求，设计方案通过了PHI的审核。

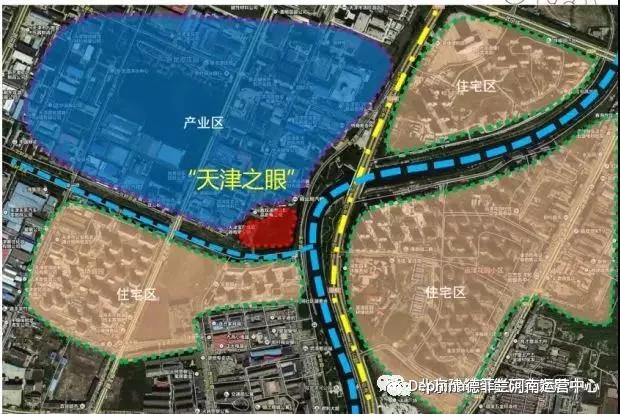

天津市武清区大自然广场酒店项目

天津市武清区大自然广场酒店项目由天津京城投资开发有限公司开发，北京市住宅建筑设计研究院有限公司设计，北京建筑节能研究发展中心提供技术咨询。本项目深受德国被动房研究所重视，PHI核心团队在考夫曼博士的带领下多次莅临现场就技术方案进行交流。

考夫曼先生与项目团队进行探讨

除申请被动房premiun（特优）等级的认证外，该项目还被列为住建部2017年科学技术计划被动式超低能耗绿色建筑示范工程，示范面积8000平方米左右。

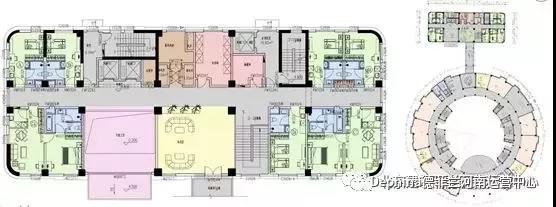

 建筑平面图

满足被动房premiun（特优）等级要求的设计方案主要包括：

1、外墙、屋面、地面传热系数分别为0.11 W/(m²K)、0.08W/(m²K)和0.12 W/(m²K)；

2、外窗为被动房研究所认证产品，传热系数小于0.8 W/(m²K)，所用玻璃配置的U值为0.5W/(m²K)，g值为0.52；

3、新风机组为被动房研究所认证产品，热回收效率≥82%，具有旁通和防冻等功能；

4、地源热泵作为冷热源，并提供生活热水，地源热泵COP可达4.9；

5、500m2的太阳能光电系统，即发即用，年产能166054kWh/a。

光伏板效果图

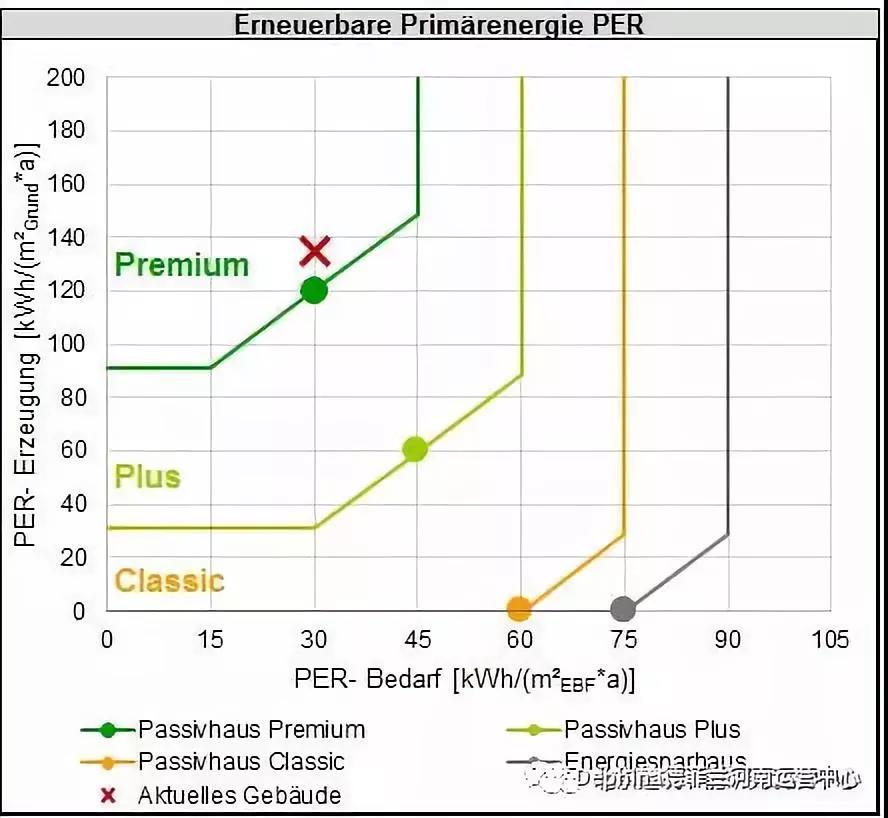

      结合以上主要技术措施，对更多细节进行优化后，经PHPP计算，该项目的可再生一次能源消耗为44 kWh/m²·a，可再生一次能源产出为253 kWh/m²·a，满足被动房premiun等级的要求

（请注意，两者的面积基数不同哦）。

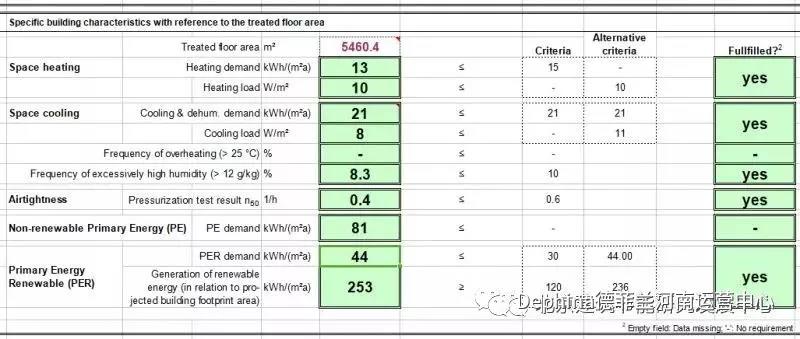

PHPP计算结果
